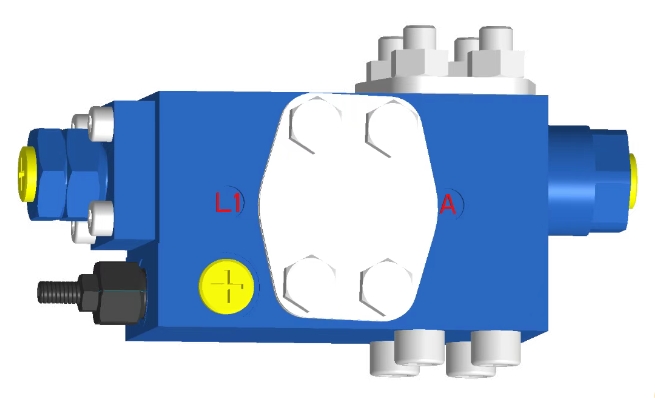

يعتبر صمام التوازن HD-BLV20-1X مكونًا رئيسيًا في النظام الهيدروليكي لآلات البناء، خاصة في معدات الرفع (مثل رافعات الشاحنات، الرافعات البرجية، منصات العمل الجوية، إلخ).
الوظائف الأساسية
▪التحكم في التحميل ودقة الحركة
①يحقق التحكم التناسبي الداخلي للطيار التشغيل والإيقاف السلس للمشغل (الأسطوانة/المحرك)، مما يزيل الارتعاش أو التأثير تحت حمل القصور الذاتي العالي.
②يوفر إمكانية تنظيم السرعة بدون خطوات في إجراءات مثل رفع وخفض الأجسام الثقيلة، والحركة التلسكوبية ذات السعة المتغيرة، ويتكيف مع احتياجات عملية الحركة الدقيقة (مثل الرفع الدقيق).
▪وظيفة الحفاظ على السلامة
①يمكن لصمام حمل الحمل الميكانيكي المتكامل أن يمنع الحمل من السقوط خارج نطاق السيطرة حتى في حالة انفجار الخرطوم الهيدروليكي أو قيام النظام بتحرير الضغط عن طريق الخطأ (وفقًا لمعايير السلامة ISO 13849).
②يطلق صمام الأمان للحماية الثانوية المدمج الضغط عندما يزيد ضغط خط الأنابيب بشكل غير طبيعي لحماية المشغل من التلف بسبب الضغط الأقصى.
▪القدرة على تقلب التدفق
1. تم اعتماد تصميم تعويض الضغط. عندما لا تقوم المضخة بتزويد كمية كافية من الزيت (مثل انخفاض سرعة المحرك) أو عندما يتغير الحمل فجأة، يتم ضبط فتحة الصمام تلقائيًا لتجنب ظاهرة "التوقف" للمشغل.
▪يسلط الضوء على التقنية

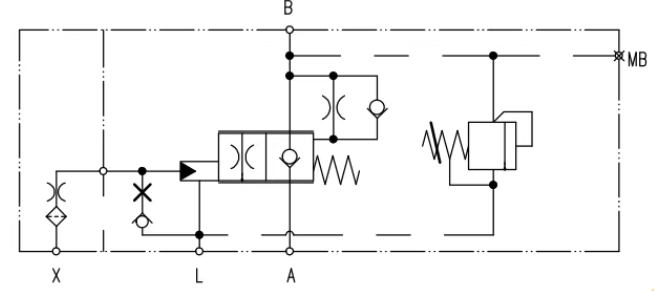

⑴الهيكل الأساسي للصمام المركب: تم دمج صمام التوازن الرئيسي وصمام التحميل الزائد وصمام الفحص في صمام واحد لتقليل نقاط تسرب خط الأنابيب.
⑵تحسين الاستجابة الديناميكية: يقلل تصميم دائرة الزيت للتحكم التجريبي من تأخر الفتح والإغلاق، ويكون وقت الاستجابة أقل من 50 مللي ثانية.
⑶ التكيف مع نطاق درجة الحرارة الواسع: يمكن أن تعمل مادة جسم الصمام والأختام بثبات تحت ظروف العمل -40 درجة مئوية إلى 120 درجة مئوية.
معلمة المنتج HD-BLV20-1X صمام التوازن
| مقاس | HD-BLV20-1X | |
| الحد الأقصى لضغط العمل | 420 بار | |
| الحد الأقصى للضغط عند المنفذ (زيت الدخول/الإرجاع) | 420 بار | |
| الحد الأقصى للضغط عند المنفذ B (المحرك/الحمل) | 420 بار | |
| الحد الأقصى للضغط التجريبي في المنفذ X | 420 بار | |
| الحد الأقصى للتدفق | 350 لتر/دقيقة | |
| اتجاه التدفق | A → B، التدفق الحر من خلال صمام عدم الرجوع | |
| ب → أ، التدفق المتحكم فيه | ||
| طريقة التحكم | نسبة التحكم الهيدروليكية | |
| النسبة المفتوحة | 113:1 | |
| درجة حرارة الزيت (°C) | -20 ~ 80 درجة مئوية | |
| مقاس | SAE1''6000psi | |
| حجم ميناء النفط | أ، ب | SAE1 ''6000 رطل لكل بوصة مربعة |
| X، L، L1، ميغابايت | G1/4'' | |
