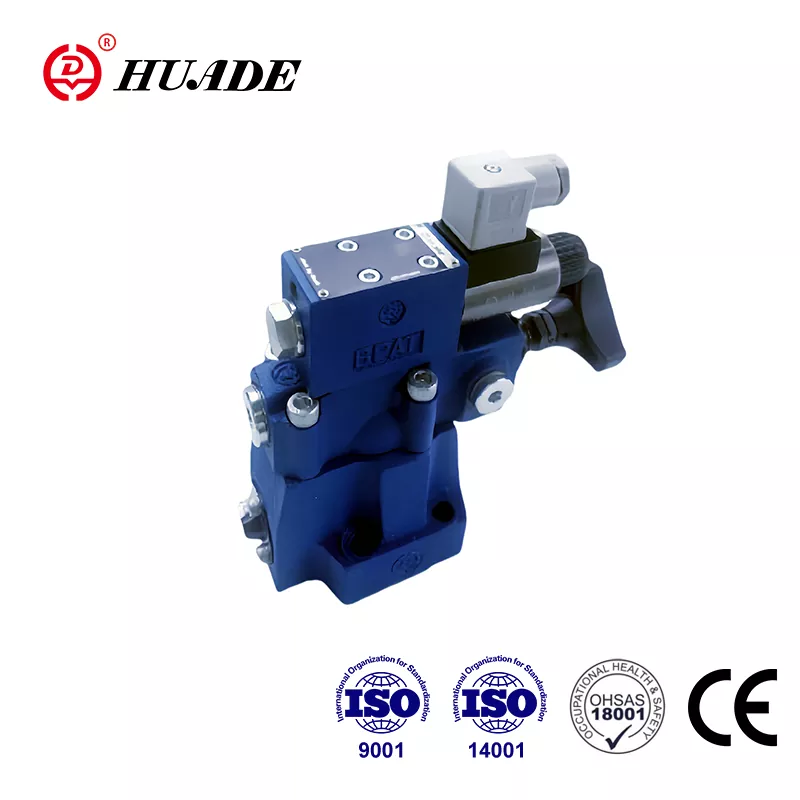

تأسست شركة Huade Hydraulic في عام 1979، وقد تعاونت مع Bosch Rexroth مرتين. يتيح التعاون طويل الأمد لصمامات الضغط Huade® الوصول إلى نفس مستوى منتجات Rexroth. يمكن أن تحل صمامات إغلاق الضغط من النوع DAW محل نفس السلسلة من Rexroth بسعر أقل. باعتبارها علامة تجارية رائدة في الصناعة الهيدروليكية في الصين، فقد اجتازت جميع فروع المؤسسة معايير ISO9001 وISO14001 وOH SAS18001. لقد اجتاز صمام إغلاق الضغط Huade® DAW شهادة CE. حازت صمامات الضغط Huade® على اعتراف واسع النطاق في السوق وثقة المستخدم.
|
مقاس |
10 |
20 |
30 |
|
|
الحد الأقصى للتدفق (لتر / دقيقة) |
40 |
100 |
250 |
|
|
رن الضغط |
انظر المنحنى المميز |
|||
|
منفذ ضغط التشغيل A (MPa) |
ما يصل إلى 31.5 |
|||
|
الأعلى. الضغط القابل للتسوية (MPa) |
ما يصل إلى 8، ما يصل إلى 16، ما يصل إلى 31.5 |
|||
|
سائل الضغط |
الزيوت المعدنية (لختم NBR)، أو استر الفوسفات (لختم FPM) |
|||
|
نطاق اللزوجة (مم²/ثانية) |
10 ~ 800 |
|||
|
نطاق درجة حرارة سائل الضغط (°C) |
-30 إلى +80 |
|||
|
درجة التلوث (㎛) |
الحد الأقصى المسموح به لتلوث مائع الضغط هو NAS 1638 class 9. |
|||
|
الوزن (كجم) |
و |
3.8 |
7.7 |
13.4 |
|
منصة العمل الصوتية |
4.9 |
8.8 |
14.5 |
|
سمات:
◀ لتركيب اللوحة الفرعية:
◀ 4 عناصر تعديل:
● مقبض دوار
● الأكمام ذات شكل سداسي داخلي وغطاء واقي
● مقبض دوار قابل للقفل مزود بمقياس
● مقبض دوار مع ميزان
◀ 3 تقييمات للضغط
◀ يتم تشغيل الملف اللولبي للتفريغ عبر صمام اتجاهي مدمج
طلب:
صمامات التحكم في الضغط من النوع DAW هي صمامات إيقاف الضغط التي يتم تشغيلها بشكل تجريبي. يتم استخدامها لتحويل تدفق المضخة إلى ممر جانبي غير مضغوط بمجرد الوصول إلى ضغط تحميل المركم. توجد تطبيقات أخرى للصمام في الأنظمة التي تحتوي على مضخات الضغط العالي والمنخفض. في هذه الحالة، يتم تحويل مضخة الضغط المنخفض إلى تحويلة غير مضغوطة بمجرد الوصول إلى الضغط المرتفع المحدد.
تتكون صمامات إغلاق الضغط بشكل أساسي من الصمام الرئيسي مع مجموعة البكرة الرئيسية، والصمام الدليلي مع عنصر ضبط الضغط وصمام الفحص. في حجم 10 صمامات، يتم دمج صمام عدم الرجوع في الصمام الرئيسي. في أحجام الصمامات 25 و32، يتم دمج صمام عدم الرجوع في لوحة منفصلة مثبتة أسفل الصمام الرئيسي.
صمام إغلاق الضغط من نوع DAW
تحويل تدفق المضخة من P إلى A أو P إلى T.
توفر المضخة التدفق عبر صمام الفحص (1) إلى النظام الهيدروليكي (من P إلى A). يعمل الضغط في المنفذ A عبر الخط الدليلي (3) على بكرة التحكم التجريبية (4). في نفس الوقت، يمر الضغط في المنفذ P عبر الفتحات (5) و (7) إلى الجانب المحمل بنابض من البكرة الرئيسية (6) والقفاز (8) في الصمام الطيار (2). بمجرد الوصول إلى ضغط القطع المحدد في النظام الهيدروليكي، يرتفع القفاز (8) مقابل الزنبرك (9). يتدفق مائع الضغط الآن عبر الفتحات (5) و(7) إلى حجرة الزنبرك (11). من
هنا، يتم إرجاع السائل إلى الخزان إما داخليًا عبر خط التحكم في نوع الصمام DA...30B/... أو خارجيًا عبر خط التحكم في نوع الصمام DA.30B/..Y... بسبب الفتحات (5) و (7)، يوجد الآن انخفاض في الضغط في البكرة الرئيسية (6). يرفع الملف الرئيسي (6) الآن مقعده ويفتح الاتصال من P إلى T. ويقوم صمام الفحص (1) الآن بجرعات الاتصال من A إلى P. ويتم الآن إبقاء القفاز (8) مفتوحًا بواسطة ضغط النظام عبر الدليل بكرة (4).
تحويل تدفق المضخة من P إلى T أو P إلى A.
مساحة البكرة التجريبية (4) أكبر بنسبة 17% من المساحة الفعالة للقفاز (8). وبالتالي فإن القوة المؤثرة على البكرة التجريبية (4) أكبر بنسبة 17% من القوة المؤثرة على القفاز (8) . عندما ينخفض ضغط المشغل بالنسبة إلى ضغط القطع بواسطة الصمام الذي يتوافق مع فرق ضغط التبديل، يقوم الزنبرك (9) بدفع القفاز (8) إلى مقعده. يتم بعد ذلك زيادة الضغط على الجانب المحمل بنابض من البكرة الرئيسية (6). وبالتزامن مع الزنبرك (10)، يؤدي ذلك إلى إغلاق البكرة الرئيسية (6) وعزل الاتصال من P إلى T. ويمر تدفق المضخة مرة أخرى عبر صمام الفحص (1) في النظام الهيدروليكي (من P إلى A).
ومع ذلك، يمكن للصمام الاتجاهي الذي يتم تشغيله بملف لولبي (12) تبديل ضغط القطع المضبوط الموجود أسفل الصمام الدليلي (2) إما من P إلى T أو من P إلى A.
هيكل DAW20,30 ...30B
رموز DAW...30B
