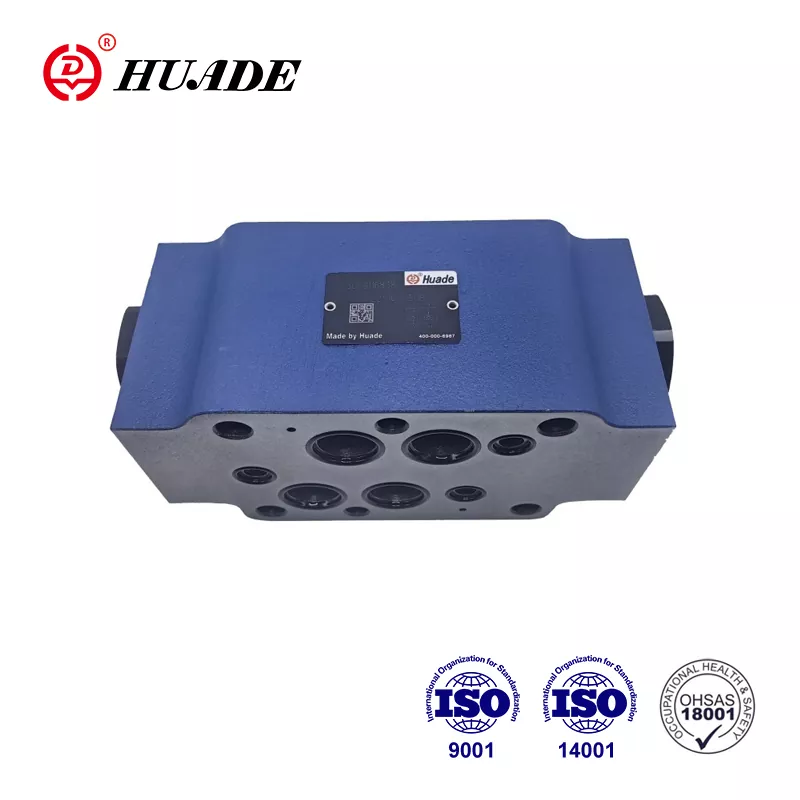

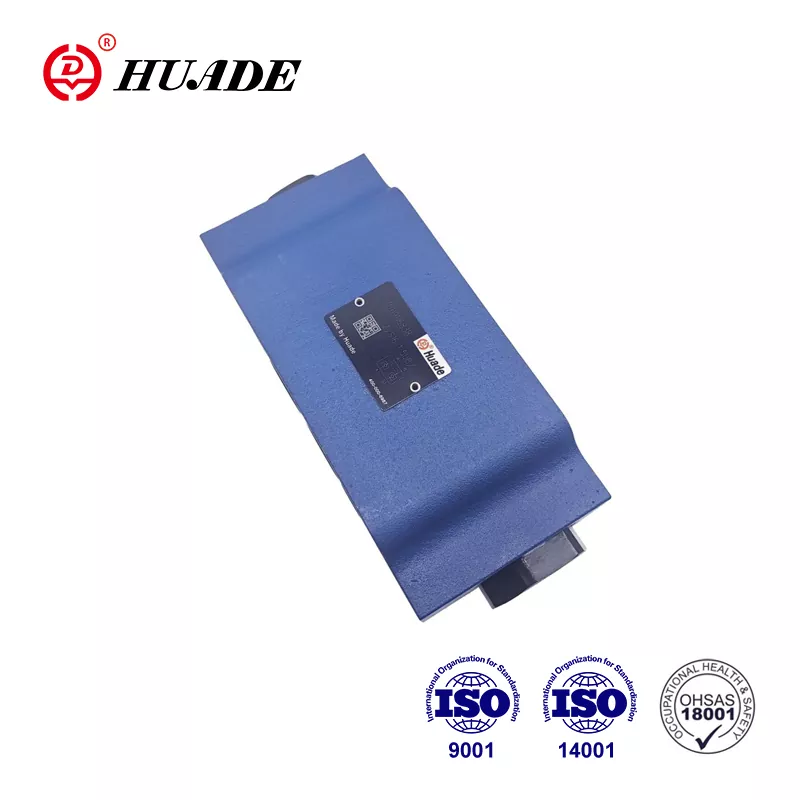

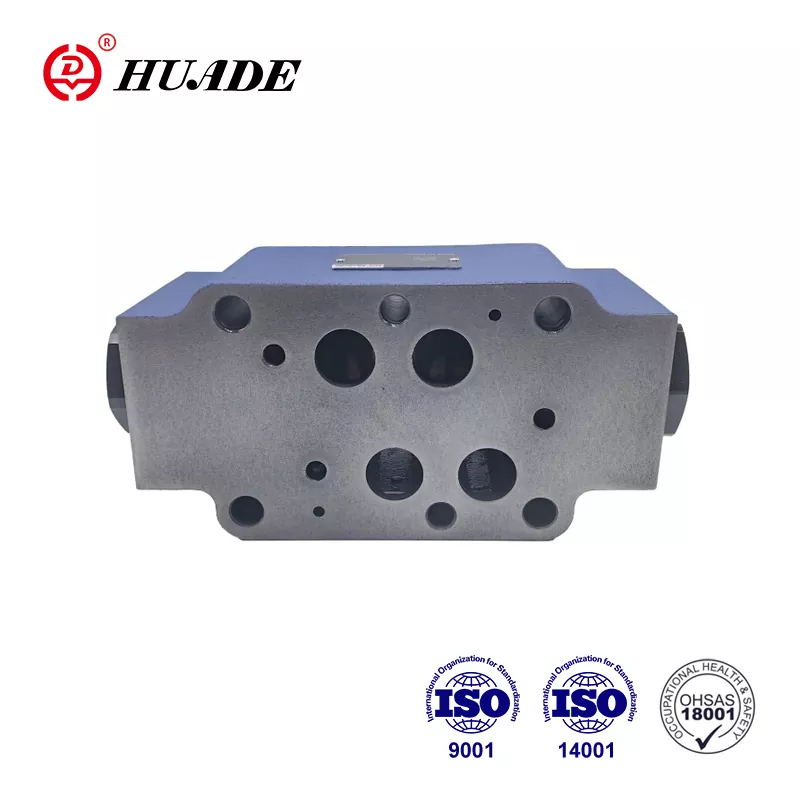

لوحة ساندويتش صمام الاختيار Z2S 22

Huafilter هو الوكيل الخارجي الوحيد المعتمد لمجموعة Beijing Huade Hydraulic Industrial Group في عام 2023. نحن متخصصون في توريد صمامات الفحص الهيدروليكي لسنوات عديدة في الصين. نحن نضمن جودة Check Valve Sandwich Plate Z2S 22 التي قمنا ببيعها لمدة عام واحد. نحن على يقين من أن الجودة تتوافق مع متطلباتك. لقد وصلت صمامات الفحص لدينا دائمًا إلى المعايير الدولية. نحن نقدم خدمة ما بعد البيع جيدة مع مهندسين ذوي خبرة يقدمون الدعم الفني في الوقت المناسب. إذا كنت تبحث عن صمامات هيدروليكية ذات جودة عالية وسعر منخفض وأداء مستقر، فيرجى الاتصال بنا.

إرسال استفسار PDF تحميل

وصف المنتج

باعتبارها الشركة الرائدة في الصين في مجال تكنولوجيا النقل والتحكم الهيدروليكي، تتمتع Huade بتجربتين تعاون طويلتي الأمد مع Rexroth. تتميز صمامات فحص Huade® Z2S 22 بأنها قادرة على المنافسة مع المنتجات المعروفة ذات الجودة الجيدة والسعر المنخفض. لقد اجتاز المصنع ISO9001، ISO14001، وOH SAS18001. تعد صمامات فحص Huade® أكثر تقدمًا في التكنولوجيا وأكثر متانة من المنتجات المماثلة في هذا الخط. إنها علامة تجارية وطنية معروفة في الصين. تُستخدم الصمامات الهيدروليكية لشركة Huade على نطاق واسع في الصناعة العسكرية والمجالات الأخرى نظرًا للأداء المتفوق.

معلمة المنتج للوحة ساندويتش صمام الفحص Z2S 22

Size	6	10	16	22
الحد الأقصى للتدفق (لتر/دقيقة)	إلى 60	إلى 120	إلى 300	إلى 450
الحد الأقصى لضغط التشغيل (MPa)	إلى 31.5
ضغط التكسير (MPa)	انظر المنحنيات المميزة
الاتجاهات	انظر الرموز
نسبة المساحة	A1/A2=1:3	A1/A2=1:11.45	A1/A2=1:11.8	A1/A2=1:13.6
نسبة المساحة	A1/A2=1:3	A3/A2=1:2.86	A3/A2=1:2.8	A3/A2=1:2.8
سائل الضغط	الزيوت المعدنية (لختم NBR) أو استر الفوسفات (لختم FPM)
نطاق درجة حرارة سائل الضغط (°C)	-30～+80
نطاق اللزوجة (مم2/ثانية)	2.8 إلى 500
الوزن (كجم)	حوالي 0.8	3. تقريبًا	حوالي 6.5	حوالي 12

ميزة المنتج وتطبيق لوحة ساندويتش صمام الاختيار Z2S 22

سمات:

◀ للاستخدام في مجموعات التراص العمودي

◀ من أجل الإغلاق المانع للتسرب لمنفذ خدمة واحد أو اثنين

◀ نمط النقل إلى Din 24 340 من النموذج A وISO4401 وCETOP - RP 121H

طلب:

يتم استخدام صمام الفحص Z2S 22 لتركيب التراص الرأسي. يمكنه إغلاق واحد أو اثنين من منافذ الزيت العاملة دون تسرب حسب الحاجة.

وظائف وأقسام ورموز لوحة ساندويتش صمام الفحص Z2S 22

صمامات الفحص الهيدروليكية Z2S 22 هي سلسلة جديدة بتصميم لوحة شطيرة. يتم استخدامها لإغلاق منفذ أو اثنين من منافذ الخدمة دون تسرب، حتى لفترات طويلة من الزمن. يحدث التدفق الحر من A1 إلى A2 أو من B1 إلى B2. التدفق في A1 B1 الاتجاه المعاكس مسدود. عندما يتدفق السائل من A1 إلى A2، يتم ضغط البكرة ودفعها إلى اليمين، وبالتالي يتم فتح الصمام القفاز الكروي الذي يفتح القفاز بعد ذلك. من أجل ضمان الإغلاق الصحيح للصمام، يجب توصيل منافذ الخدمة A2 B2 الخاصة بالصمام الاتجاهي بالخزان في الوضع المحايد.

رمز Z2S

مثال الدائرة النموذجية لـ Z2S

الكلمات الساخنة: فحص صمام ساندويتش لوحة Z2S 22، الصين، الشركة المصنعة، المورد، مصنع، بالجملة، السعر المنخفض، الجودة، دائم
