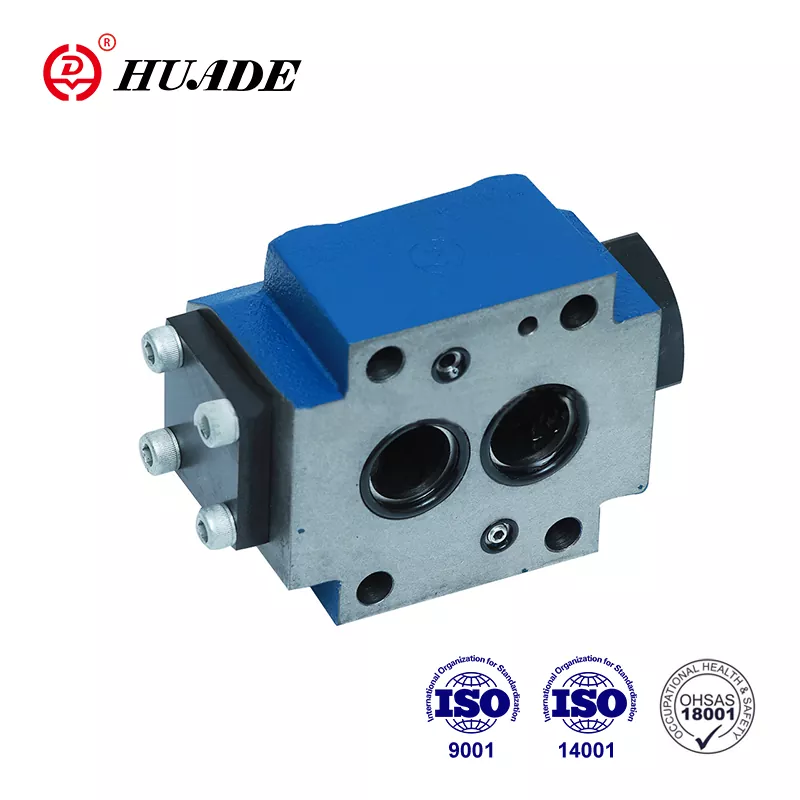

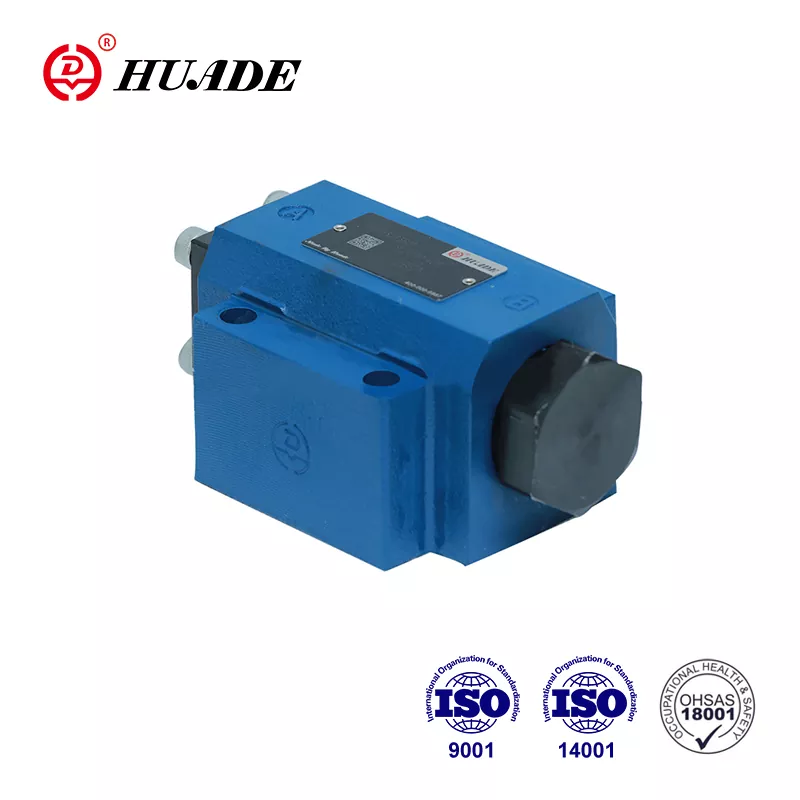

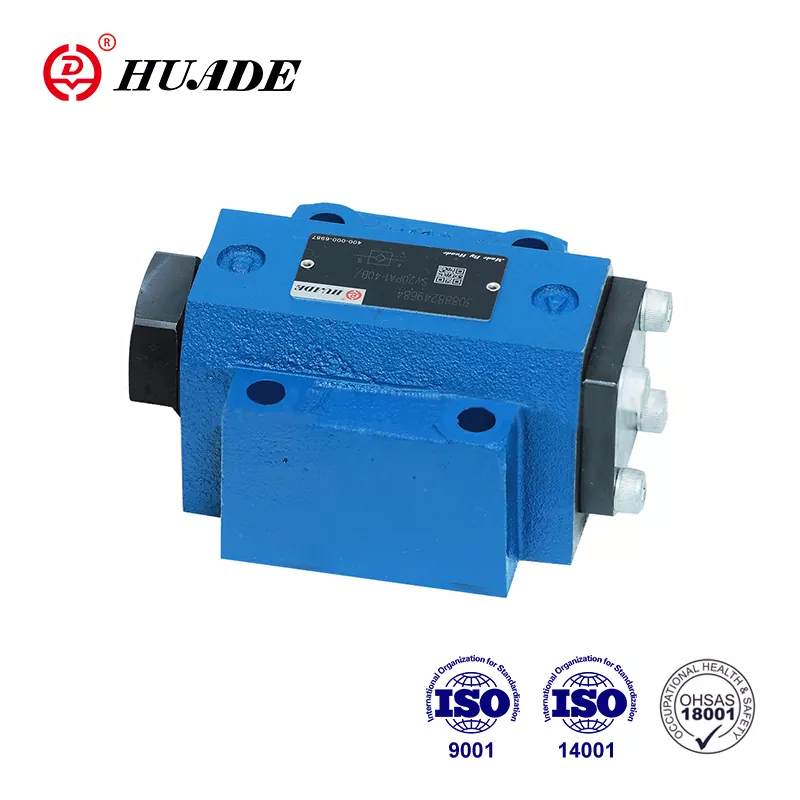

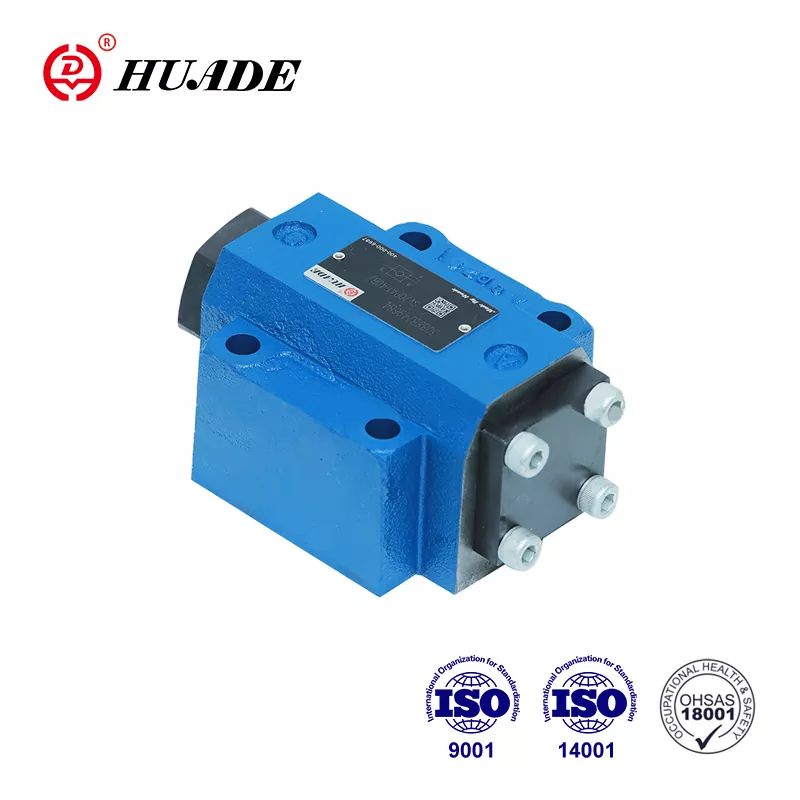

Huade هي علامة تجارية مشهورة في الصين. وبعد تأسيسها، حصلت على تجربتين تعاون طويلتي الأمد مع شركة Rexroth. يمكن أن تحل محل سلسلة SL التي تقدمها Rexroth بالكامل. السعر معقول أكثر. تتميز سلسلة صمامات الفحص Huade® SL بأنها قادرة على المنافسة بجودة جيدة وسعر أقل. Huade يضع ضغطًا كبيرًا على الجودة. لقد اجتاز المصنع ISO9001، ISO14001، وOH SAS18001. تُستخدم الصمامات الهيدروليكية لشركة Huade على نطاق واسع في الصناعة العسكرية والمجالات الأخرى نظرًا للأداء المتفوق. سيتم تعبئة جميع صمامات فحص Huade® في علب كرتونية قياسية بالإضافة إلى عبوات بلاستيكية مقاومة للماء.
|
البيانات الفنية |
||||||
|
أسلوب |
10 |
16 |
20 |
25 |
30 |
|
|
وزن |
تركيب اللوحة الفرعية (كجم) |
1.8 |
- |
4.7 |
- |
7.8 |
|
اتصال مترابطة (كجم) |
2.1 |
5.4 |
5.4 |
10 |
10 |
|
|
موضع التثبيت (㎫) |
خياري |
|||||
|
اتجاه التدفق (㎫) |
من أ إلى ب مجانًا، ومن ب إلى أ من خلال الفتح |
|||||
|
ضغط التشغيل، الحد الأقصى (㎫) |
0.5~315 |
|||||
|
ضغط التحكم، الحد الأقصى (㎫) |
0.5~315 |
|||||
|
التحكم في مستوى الصوت - المنفذ X (cm3) |
2.5 |
10.8 |
10.8 |
19.27 |
19.27 |
|
|
التحكم في مستوى الصوت - منفذ Y (cm3) |
2 |
9.6 |
9.6 |
17.5 |
17.5 |
|
|
مناطق التحكم - المنطقة A1 (سم 3) |
1.3 |
3.46 |
3.46 |
5.72 |
5.72 |
|
|
-المساحة A2 (سم3) |
0.33 |
0.7 |
0.7 |
1.33 |
1.33 |
|
|
-المساحة A3 (سم3) |
3.8 |
10.17 |
10.17 |
16.61 |
16.61 |
|
|
-المساحة A4 (سم3) |
0.79 |
1.13 |
1.54 |
1.54 |
||
|
سائل الضغط |
الزيوت المعدنية (لختم NBR) أو استر الفوسفات (لختم FPM) |
|||||
|
نطاق درجة حرارة سائل الضغط (°C) |
-30～+80 |
|||||
|
نطاق اللزوجة (مم2/ثانية) |
2.8 إلى 500 |
|||||
سمات:
◀ صمام فحص يتم التحكم فيه عن طريق السائل
◀ لتركيب اللوحة الفرعية، نمط التركيب إلى DIN 24 340
◀ لوحة فرعية أو وصلة لولبية ملولبة
◀ مع أو بدون منفذ تسرب
◀ مع أو بدون الفتح المسبق
◀ اكتب مع فتح مسبق وتخفيف الضغط
◀ 4 ضغوط فتح
◀ نموذج النقل إلى Din 24 340 fom A و1SO 4401 وCETOP- RP 121H
صمامات عدم الرجوع SL هي صمامات فحص تعمل هيدروليكيًا بتصميم من النوع القفاز والتي يمكن فتحها للسماح بالانخفاض في أي من الاتجاهين.
تُستخدم هذه الصمامات لعزل دوائر التشغيل تحت الضغط، كإجراء وقائي ضد انخفاض الحمل عند حدوث انقطاع في الخط أو ضد الحركات الزاحفة للمشغلات المغلقة هيدروليكيًا.
تتكون هذه الصمامات بشكل أساسي من مبيت (1)، قفاز (2)، زنبرك ضغط (3)، بكرة تحكم (4) بالإضافة إلى فتح مسبق، كصمام قفاز كروي (5)، اختياريًا.
يتيح الصمام التدفق الحر من A إلى B، في الاتجاه المعاكس، يتم تثبيت القفاز (2) على مقعده بواسطة ضغط النظام، بالإضافة إلى قوة الزنبرك.
من خلال وصلة الضغط عند منفذ التحكم X، يتم نقل مكبس التحكم (4) إلى اليمين. وهذا يدفع القفاز (2) من المقعد. الآن قد يكون للصمام أيضًا تدفق من B إلى A.
من أجل ضمان الفتح الصحيح للصمام عبر مكبس التحكم (4)، من الضروري وجود حد أدنى معين من ضغط التحكم.
يحتوي هذا الصمام على فتحة مسبقة إضافية. من خلال اتصال الضغط في منفذ التحكم X، يتم دفع مكبس التحكم (4) إلى اليمين.
يقوم هذا أولاً بدفع الكرة (5) ثم القفاز (2) من المقعد. الآن قد يكون للصمام أيضًا تدفق من B إلى A. وبسبب الفتح المسبق، يحدث تخفيف ضغط مخفف للسائل تحت الضغط. من خلال هذا يتم تجنب صدمات الضغط المحتملة
وظيفة هذا الصمام هي بشكل أساسي نفس وظيفة الصمام SV. الفرق هو منفذ التسرب الإضافي Y. وبهذا يتم فصل المنطقة الحلقية لمكبس التحكم (4) عن المنفذ A.
يؤثر الضغط الموجود في المنفذ A فقط على المنطقة A4 من مكبس التحكم (4).
منظر منفصل لصمام الفحص من النوع SL. .PB
(مع منفذ التسرب، دون فتح مسبق)
