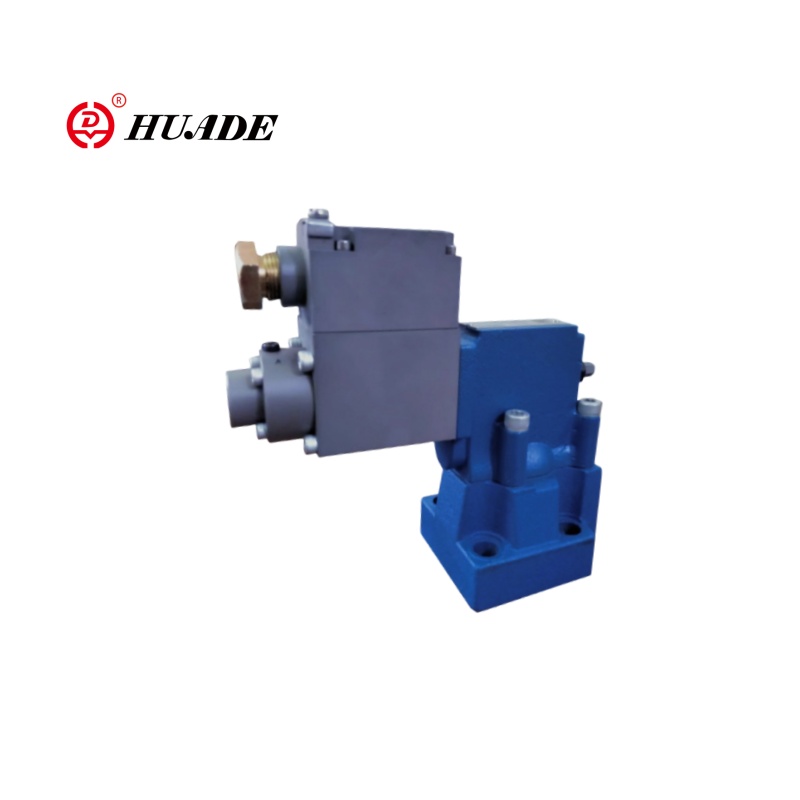

بالمقارنة مع صمام تخفيف الضغط المقاوم للانفجار ، فإن سلسلة Valve DBEM أكثر ملاءمة للسيناريوهات ذات الاستجابة الديناميكية العالية والمتطلبات الذكية. نطاق ضغط العمل 50 ~ 315 بار ، معدل التدفق يصل إلى 600 لتر/دقيقة (نموذج DBEM 32). جهد العمل هو DC 24V. يعتمد صمام تخفيف الضغط المقاوم للانفجار DBEM تصميمًا متكاملًا ، مع مضخم رقمي متكامل اختياري (وحدة OBE) ، وأسلاك مبسطة ، وهيكل أساسي صمام المكونات ، لذلك ليست هناك حاجة لتفكيك خط الأنابيب للصيانة.
| سائل | زيت معدني مناسب لختم NBR و FKM |
| استرات الفوسفات لختم FKM | |
| نطاق درجة حرارة السائل ℃ | -30 إلى +80 (ختم NBR) |
| -20 إلى +80 (ختم FKM) | |
| نطاق اللزوجة مم2/ق | 2.8 إلى 380 |
| الخطي | ± 3.5 ٪ |
| التكرار | ＜ ± 2 ٪ |
| كهربائي | |
| مصدر الطاقة | العاصمة |
| min.solenoid التيار MA | 100 |
| Max.Solenoid التيار MA | 800 |
| مقاومة الملف | 19.5Ω في 20 ℃ ، Max.Warm القيمة: 28.8Ω |
| حالة العمل | مستمر |
| Max.Working درجة الحرارة البيئية | +50 ℃ |
| العزل إلى DIN 40 050 | IP65 |
سمات:
تركيب صفيحة:
- نمط النقل إلى DIN 24 340 Form E و ISO 6264
- للتثبيت في المشعبات
- 4 تصنيفات للضغط
- الأعلى. الحد من الضغط ، اختياري
- نوع مضخم VT-2000 (يجب طلبه بشكل منفصل)
طلب:
يستخدم صمام تخفيف الضغط المقاوم للانفجار DBEM على نطاق واسع في صناعة النفط والغاز ، والأنظمة المقاومة للانفجار الكيميائي والصيدلاني ، ومناجم الفحم والمعدات تحت الأرض ، والسفن والهندسة البحرية.
مثال:
صمام DBEM مقاوم للانفجار (مضخم OBE متكامل) → مستشعر الضغط المقاوم للانفجار
↓
Profibus-DP Bus
صمام تخفيف الضغط المضاد للانفجار DBEM هو صمام تخفيف الضغط الذي يعمل به الطيار. يتم استخدامه لضبط الضغط بشكل مستمر في الأنظمة الهيدروليكية عن طريق الإشارة الكهربائية.
تتكون هذه الصمامات بشكل أساسي من صمام تجريبي (1) مع الملف اللولبي النسبي (2) والصمام الرئيسي (3) مع إدراج التخزين المؤقت الرئيسي (4).
اكتب HD-DBE ... FB
الحد الأقصى للضغط فيما يتعلق بالقيمة الحالية الكهربائية ويحددها الملف اللولبي النسبي (2). يتم تطبيق ضغط النظام على التخزين المؤقت الرئيسي (4). في الوقت نفسه ، يتم تطبيق الضغط على الجانب المحمّل الربيعي من التخزين المؤقت الرئيسي (4) والطيار البوبريت (6) عبر الفتحة (5) في الصمام التجريبي (1). إذا تجاوزت القوة الهيدروليكية قوة الملف اللولبي ، فإن البوب الطيار (6) يفتح. يمكن أن يتدفق السائل التجريبي مرة أخرى إلى الخزان وانخفاض الضغط الناتج عن تأثيرات الفتحات على التخزين المؤقت الرئيسي (4). ثم يفتح Main Spool (4) القناة من المضخة إلى الخزان.

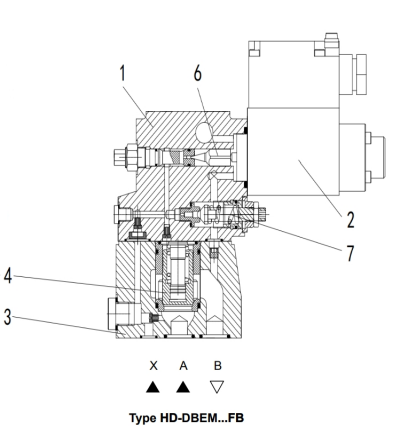

اكتب HD-DBEM ... FB
اختياريًا ، يمكن توفير الصمام بصمام تحكم تجريبي إضافي تم تحميله في الربيع (7) لتحقيق أقصى سلامة الضغط (سلامة الضغط الزائدة).

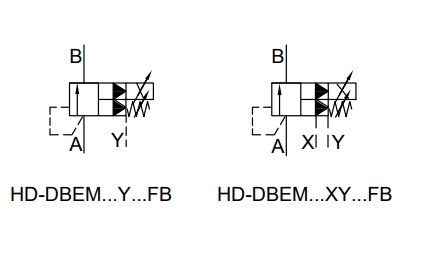

رمز صمام تخفيف الضغط المضاد للانفجار DBEM
