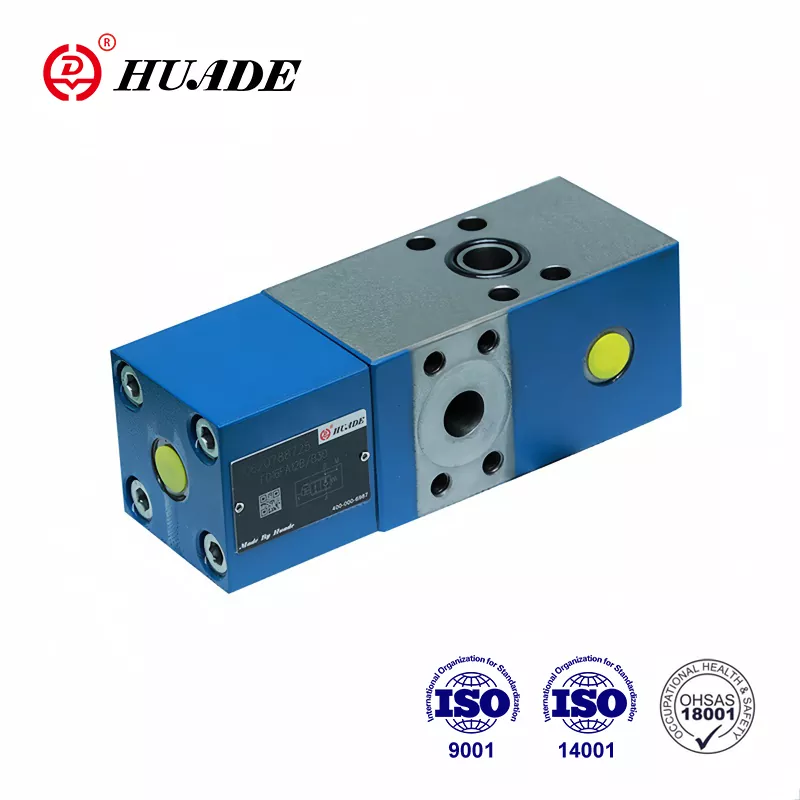

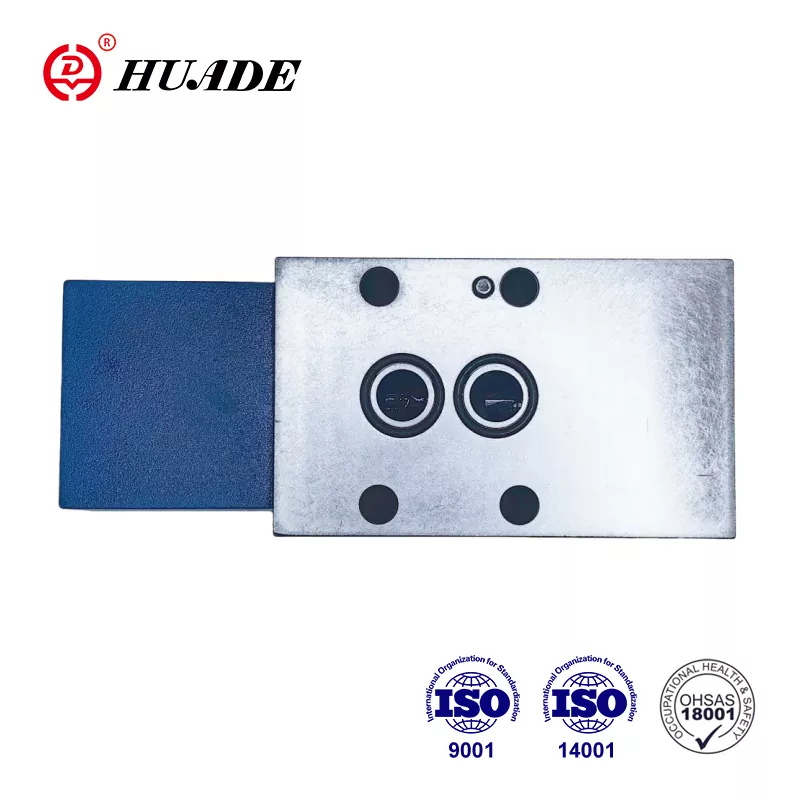

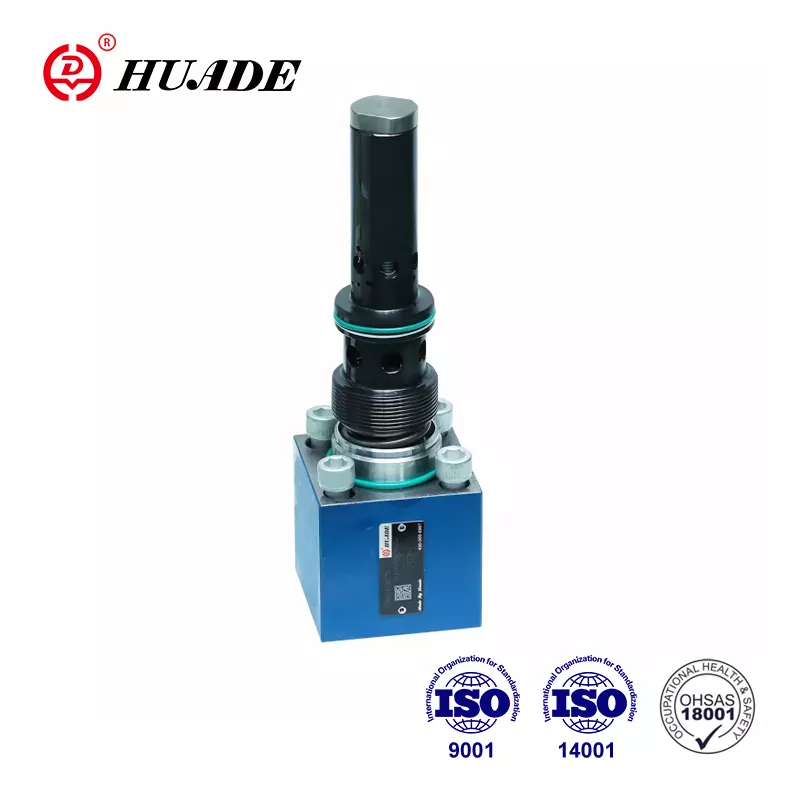

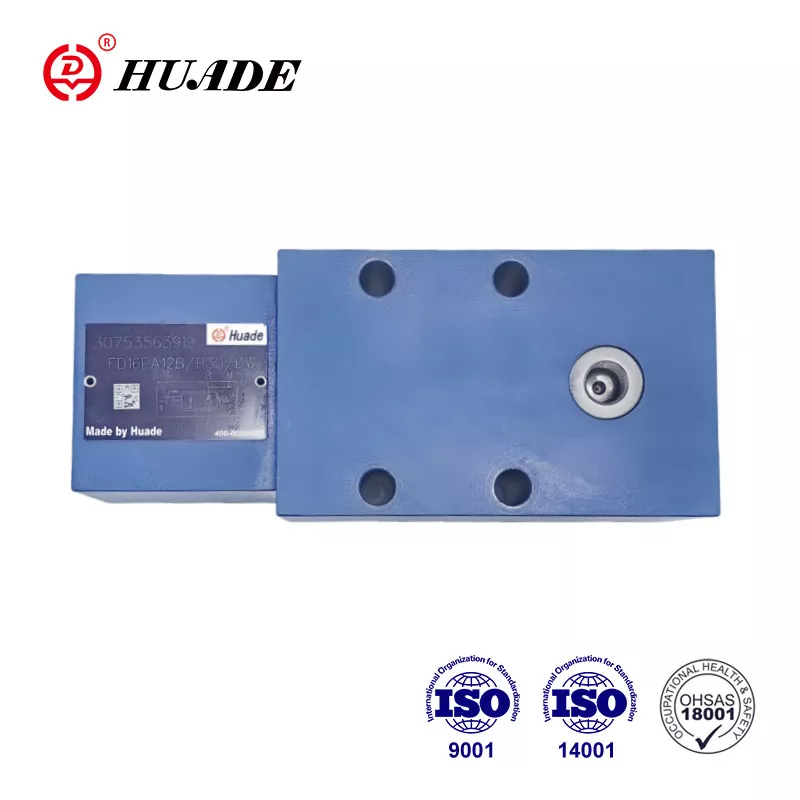

يشتهر نوع صمام Check-Q-Met FD 16 بشكل أساسي بوظيفة تنظيم التدفق. Huade Hydraulic Valves Type FD 16 متوافقة مع منتجات Rexroth. والحقيقة هي أن Huade Hydraulic كان لديه تعاونين طويل الأجل مع Rexroth. يولي المصنع المزيد من الاهتمام لفعالية التكلفة والعملية. يحتوي المصنع على نظام اختبار صارم ومعدات إنتاج متقدمة من جميع أنحاء العالم لضمان الأداء المستقر للمنتج.
|
ضغط التشغيل ، المنافذ A ، X (MPA) |
إلى 31.5 |
|
ضغط التشغيل. المنفذ B (MPA) |
إلى 42 |
|
الضغط التجريبي ، المنفذ X (نطاق التحكم في التدفق) (MPA) |
min.2to3.5 ، max.31.5 |
|
ضغط الضغط ، من A إلى B (MPA) |
0.2 |
|
ضبط الضغط لصمام تخفيف الضغط الثانوي (MPA) |
إلى 40 |
|
التدفق (ل/دقيقة) |
80 (Size12) 200 (Size16) |
|
نسبة المساحة من الافتتاح المسبق |
منطقة مقعد Poppet/منطقة التخزين المؤقت الطيار = 1/20 |
|
نطاق درجة حرارة سائل الضغط (℃) |
-30 إلى+80 |
|
نطاق اللزوجة (مم ²/s) |
10 إلى 800 |
|
سائل الضغط |
الزيت المعدني (لختم NBR) ، أو استر الفوسفات (لختم FPM) |
سمات:
▶ نمط النقل إلى DIN 24 340 ، من D ، ISO 5781 و CETOP - RP 121H
▶ يقوم الطيار بتشغيل صمام فحص ، خالي من التسرب. يتحكم Check-Q-Met في التدفق العائد Q2 فيما يتعلق بالتدفق الذي يتم توجيهه إلى الجانب الآخر من المشغل Q1 مع أسطوانات ، يجب أن تؤخذ نسبة المنطقة (Q2 = Q1φ) في الاعتبار.
▶ صمام تمرير ، تدفق حر في الاتجاه المعاكس
▶ صمام تخفيف الضغط الثانوي المضمن اختياري (فقط للصمام مع اتصالات شفة).
طلب:
تتمثل الوظيفة الرئيسية لصمامات Check-Q-Meters FD16 في التأثير على سرعات المحركات الهيدروليكية والأسطوانات المستقلة عن الحمل (يمنع الهرب). بالإضافة إلى ذلك ، هناك وظيفة معزولة لسلامة انفجار الأنابيب.
يتكون المجلس Check-Q-meter بشكل أساسي من السكن (1) ، والبوب الرئيسي (2) ، والجزء التجريبي (3) ، وكتلة تجريبية (4) ، التخزين المؤقت (5) والتخميد التجريبي (6).
هيكل Check-Q-Meter Valve FD 16
رمز Check-Q-Meter Valve FD 16
أمثلة الدائرة
ملحوظة:
لا يمكن استخدام اثنين من الفتاة Q-Q للسيطرة على أسطوانات مضطربة ميكانيكيا على التحرك معًا ، حيث لا يمكن ضمان التزامن ونفس الضغط في كل أسطوانة.
لذلك ، يجب تجهيز الأسطوانات بصمامين فحص تجريبيين ، النوع SL. تم تجهيز Check-Q-Met في خط مشترك.
في هذه الحالة ، يجب ألا يتجاوز ضغط الحمل 20 ميجا باسكال!
