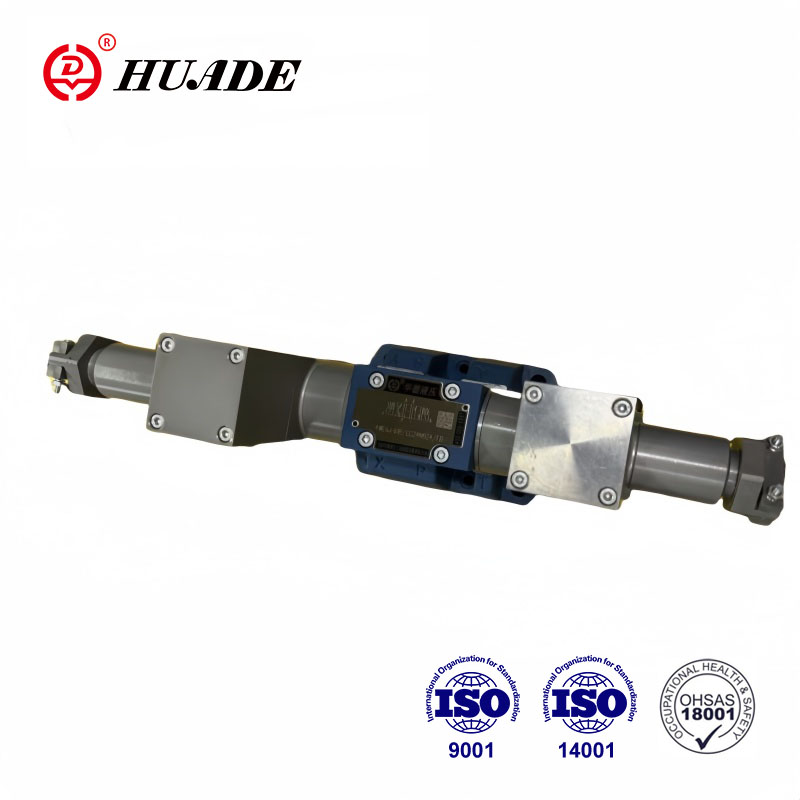

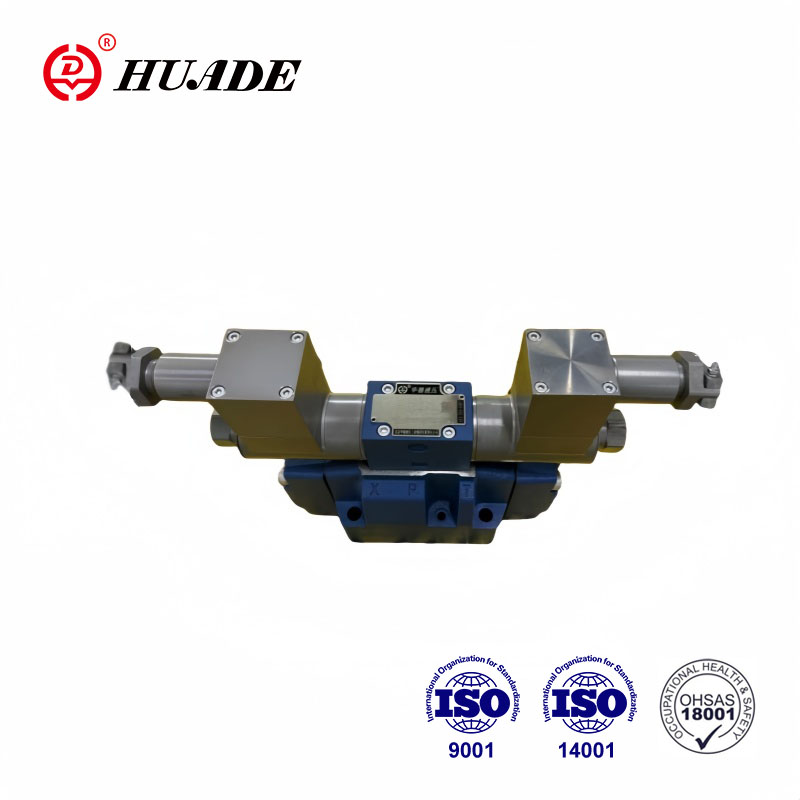

تعتمد الصمامات الهيدروليكية المقاومة للانفجار لشركة Huade تصميمًا خاصًا وتكنولوجيا التصنيع، وذلك باستخدام مواد عالية الجودة مقاومة للتآكل. يتم استخدام سلسلة الصمامات المقاومة للانفجار WE10 على نطاق واسع في الأماكن ذات مخاطر الانفجار مثل التعدين والفحم والصناعات الكيماوية. Huade هي علامة تجارية وطنية موثوقة في الصين. يمتلك المصنع تكنولوجيا إنتاج متقدمة ومعدات اختبار ويولي اهتمامًا كبيرًا لجودة المنتج.
| البيانات الفنية | ||
| تحديد الموقف | خياري | |
| نطاق درجة حرارة البيئة (°C) | -30 إلى +50 (ختم NBR) | |
| -20 إلى +50 (ختم FKM) | ||
| وزن | الملف اللولبي الفردي (كجم) | 5.9 |
| ملفات لولبية مزدوجة (كجم) | 8.9 | |
| الحد الأقصى لضغط التشغيل | المنفذ P، A، B (شريط) | 350 |
| المنفذ T (شريط) | 210 | |
| عندما يتجاوز ضغط التشغيل قيمة الإذن، يجب أن يقوم رمز التخزين المؤقت A وB بإنشاء المنفذ T للتصريف | ||
| الأعلى. معدل التدفق (لتر / دقيقة) | 120 | |
| المقطع العرضي للتدفق (تبديل الوضع المحايد) | الإصدار الخامس (مم2) | 11(أ/ب →T)؛10.3(ف →أ/ب) |
| الإصدار ث (مم2) | 2.5 (أ/ب → تي) | |
| الإصدار س (مم2) | 5.5(أ/ب →T) | |
| سائل | زيت معدني مناسب لختم NBR وFKM | |
| استر الفوسفات لختم FKM | ||
| نطاق درجة حرارة السوائل (°C) | -30 إلى +80 (ختم NBR) | |
| -20 إلى +80 (ختم FKM) | ||
| نطاق اللزوجة مم2/ث | 2.8 إلى 500 | |
| درجة التلوث | الحد الأقصى المسموح به لتلوث السوائل: الفئة 9. NAS 1638 أو 20/18/15، ISO4406 | |
| البيانات الكهربائية | ||
| نوع الجهد | العاصمة | |
| الجهد المتاح (الخامس) | 12، 24، 36، 110 | |
| تحمل الجهد (الجهد الاسمي)٪ | -15 إلى +10 | |
| استهلاك الطاقة (واط) | 35 | |
| دورة العمل | مستمر | |
| اتفاق الوقت المتغير مع ISO 6403 | تشغيل (مللي ثانية) | 45 إلى 60 |
| إيقاف (مللي ثانية) | 20 إلى 30 | |
| التردد المبدل (مرات/ساعة) | إلى 15000 | |
| فئة الحماية حسب DIN 40050 | IP65 | |
| الأعلى. درجة حرارة الملفات (°C) | +150 | |
سمات:
◀ يتم استخدام صمام منزلق اتجاه التشغيل اللولبي المقاوم للانفجار من النوع الذي يتم تشغيله مباشرة كمعيار قياسي
◀DIN24 340 نوع على سطح التركيب ISO 4401
◀ الملف اللولبي للحماية من انفجارات التيار المستمر من النوع الرطب
◀ ملف لولبي للحماية من الانفجار قابل للدوران بمقدار 90 درجة
◀ لا يلزم فتح حجرة محكمة الضغط عند استبدال الملف
طلب:
نحن نوع الصمام المقاوم للانفجار هو الصمام الاتجاهي للملف اللولبي للحماية من الانفجار المستخدم للتحكم في اتجاه بدء وإيقاف وتدفق سائل الزيت.
تتكون صمامات التحكم الاتجاهية من مبيت (1)، وملف لولبي واحد أو اثنين (2)، وبكرة التحكم (3)، وزنبرك رجوع واحد أو اثنين (4). في حالة إلغاء الطاقة، يتم تثبيت بكرة التحكم (3) في الوضع المحايد أو الأولي عن طريق نوابض العودة (4) (باستثناء بكرات النبض). يتم تشغيل بكرة التحكم (3) عن طريق ملفات لولبية ذات دبوس مبلل (2).
لضمان التشغيل المرضي، يجب الحرص على التأكد من امتلاء غرفة ضغط الملف اللولبي بالزيت.
يتم نقل بكرة التحكم (3) إلى الموضع المتوقع بواسطة الملف اللولبي (2) وقضيب الدفع (5)، و
وهذا يعطي التدفق الحر من P إلى A ومن B إلى T أو P إلى B ومن A إلى T.
عندما يتم إيقاف تشغيل الملف اللولبي للحماية من الانفجار (2)، يتم دفع عنصر صمام التحكم (3).
إلى الموضع الأولي عن طريق إعادة ضبط الزنبرك (4).
هيكل صمام الملف اللولبي المقاوم للانفجار WE10
الرموز
