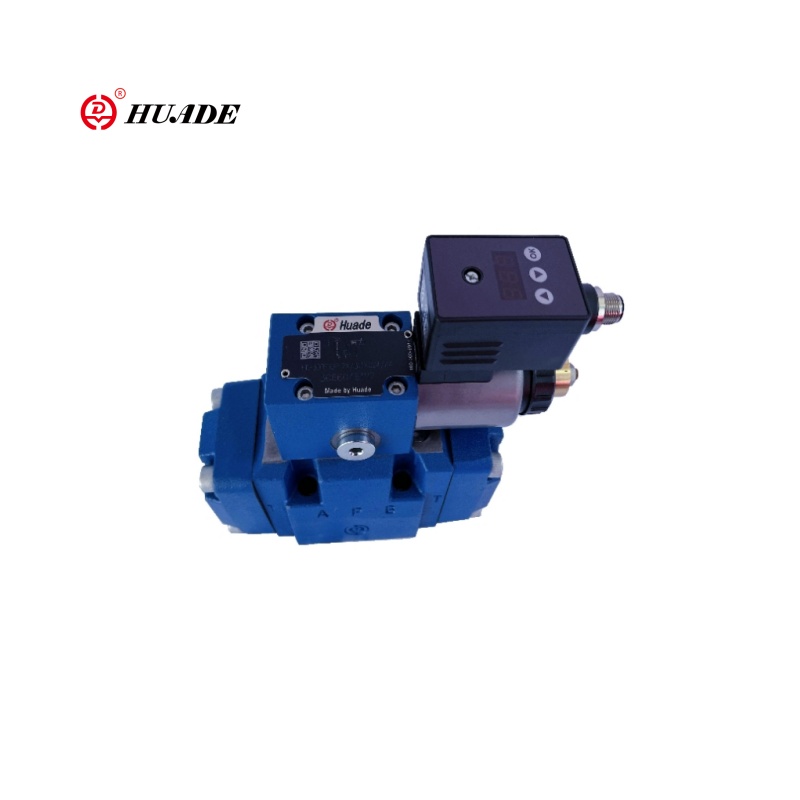

يعد صمام 3Dree-7x 3DRE-7X هو نموذج ترقية أو معدّل لسلسلة 3DRE من سلسلة صمام 3DRE ، مع دقة التحكم العالية أو وظائف إضافية (مثل وحدة التحكم الإلكترونية المتكاملة). تتمثل وظيفتها الأساسية لهذا الصمام النسبي في ضبط ضغط المخرج بشكل متناسب من خلال الإشارات الكهربائية ، وتحقيق التحكم في الضغط وتفريغه من خلال التصميم ثلاثي الاتجاهات (P → A ، A → T) ، وهو مناسب للأنظمة الهيدروليكية التي تتطلب تنظيمًا للضغط الديناميكي والعالي الدقة.
| البيانات الفنية | |||
| عام | |||
| حجم نانوغرام | 10 | 16 | |
| الوزن كجم | اكتب 3Dre و 3Drem | 7.5 | 10.3 |
| اكتب 3Dree و 3Dreme | 7.6 | 10.4 | |
| موضع التثبيت | أي ، يفضل أن أفقي | ||
| نطاق درجة حرارة التخزين ℃ | -20 ~+80 | ||
| نطاق درجة الحرارة المحيط ℃ | اكتب HD-3DRE و HD-3DREM | -20 ~+70 | |
| اكتب HD-3Dree و HD-3Dreme | -20 ~+50 | ||
سمات:
▶ نسخة 3 اتجاه
▶ التشغيل عن طريق الملف اللولبي النسبي مع لفائف القابلة للتدوير
▶ لتصاعد الصفيحات
▶ نمط النقل وفقًا لـ ISO 4401
▶ الحد الأقصى للضغط ، اختياري
▶ الصمام والتحكم الإلكترونيات من مصدر واحد
▶ الإلكترونيات المتكاملة (OBE) (اكتب HD-3DRE (M) E):
- القليل من التسامح في التصنيع لمنحنى خصائص ضغط القيمة
▶ إلكترونيات التحكم الخارجي (النوع HD-3DRE (M)
▶ منحنى ضغط قيمة الأمر الخطي
طلب:
يتم استخدام صمام الضغط النسبي 3Dree-7x بشكل أساسي في الأتمتة الصناعية وأدوات الآلات ، والحفارات/اللوادر ، ومقاعد اختبار المكونات الهيدروليكية ، وأنظمة توليد طاقة الرياح.
وظيفة ، القسم
أنواع الصمامات 3Dre (M) و 3Dre (M) E هي صمامات تقليل الضغط ثلاثية الاتجاهات التي تعمل بالكهرباء مع الحد من الضغط للمشغل.
يتم استخدامها لخفض (P إلى A) وتقييد (A إلى T) لضغط النظام.
يثبت
تتكون الصمامات من مجموعتين رئيسيتين:
▶ صمام التحكم التجريبي (1) مع الملف اللولبي النسبي (2) ، اختياريا مع الحد الأقصى للضغط (15)
▶ الصمام الرئيسي (3) مع بكرة التحكم الرئيسية (4)
وظيفة
▶ الإعداد المعتمد على قيمة الأمر للضغط المراد تقليله في المنفذ A عبر صمام التحكم التجريبي (1).
▶ مع المنفذ الاكتئاب P ، يمسك الينابيع (5) و (6) بكرة التحكم الرئيسية (4) في وضعها المركزي.
وبهذه الطريقة ، يتم منع قفزة بدء تشغيل في المحرك.
▶ يتدفق السائل التجريبي من التجويف (7) عن طريق وحدة تحكم التدفق (8) ، عبر غرفة التحكم (11) إلى فجوة الخانق (9) ، عبر الخط (10) إلى المنفذ Y. يجب أن يؤدي هذا الاتصال إلى الخزان عند ضغط الصفر.
الحد من الضغط
▶ تراكم الضغط التجريبي في غرفة التحكم (11) كدالة لقيمة الأمر.
▶ تراكم الضغط في غرفة الربيع (13) عن طريق فوهة (12) وحركة بكرة التحكم الرئيسية (4) إلى اليمين.
يتدفق السائل الهيدروليكي من P إلى A.
▶ يتوفر ضغط المشغل في المنفذ A في غرفة الربيع (14).
▶ الزيادة في الضغط في المنفذ A إلى الضغط المحدد لصمام التحكم التجريبي (1) تؤدي إلى حركة التخزين المؤقت الرئيسي (4) إلى اليسار. يتطابق الضغط في المنفذ A تقريبًا مع الضغط المحدد في صمام التحكم التجريبي (1).
الحد من الضغط
▶ إذا تجاوز الضغط في المنفذ A الضغوط المحددة لصمام التحكم التجريبي (1) ، يتم نقل بكرة التحكم الرئيسية (4) إلى اليسار.
▶ يفتح هذا الاتصال من A إلى T ويحد من الضغط المعلق في المنفذ A إلى قيمة الأمر SET.
اكتب HD-3Dree و HD-3Dreme (مع إلكترونيات متكاملة (OBE))
فيما يتعلق بالوظيفة والإعداد ، تتوافق هذه الصمامات مع الأنواع HD-3DRE و HD-3DREM. في صمام التحكم التجريبي ، فهناك علاوة على الإسكان (17) مع إلكترونيات التحكم.
يتم تطبيق جهد قيمة العرض وقيمة الأمر على الموصل (18).
في المصنع ، يتم تعديل منحنى مميزة ضغط القيمة مع القليل من التسامح في التصنيع. لمزيد من المعلومات ، انظر الصفحة 9.
