في وحدة العناية المركزة المزدحمة، يقوم الطبيب بضبط جهاز التنفس الصناعي للمريض بلمسة زر واحدة. تستجيب الآلة على الفور، حيث توفر الأكسجين بدقة تبلغ 15.2 لترًا في الدقيقة بدلاً من 15.0 لترًا. هذه الدقة المنقذة للحياة؟ ويعود الفضل في ذلك كله إلى الصمام النسبي الذي يعمل بصمت داخل الجهاز.
تُحدث هذه الأجهزة الرائعة ثورة في التحكم في السوائل عبر الصناعات، بدءًا من إبقاء رواد الفضاء على قيد الحياة في الفضاء وحتى مساعدة سيارتك على الفرامل بسلاسة أثناء حركة المرور. دعونا نتعمق في كيفية عملهم ولماذا يغيرون كل شيء.

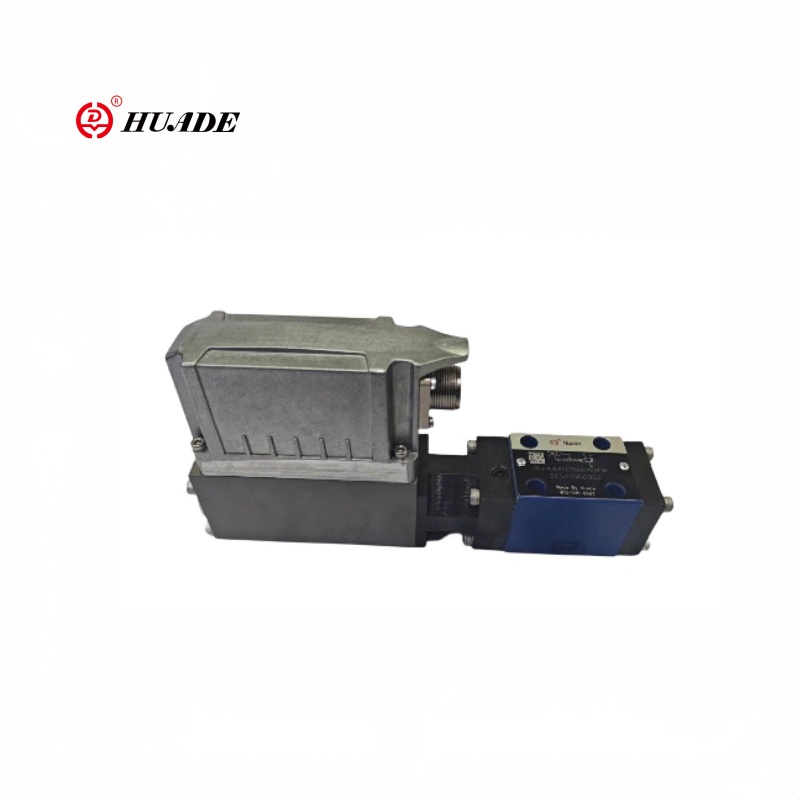

ما هو الصمام النسبي؟
A صمام نسبييشبه وجود أصابع عازف بيانو محترف يتحكم في خرطوم حديقتك. بينما تكون الصمامات العادية إما مفتوحة بالكامل أو مغلقة (مثل مفتاح الإضاءة)، يمكن ضبط الصمامات التناسبية في أي مكان من 0% إلى 100% مفتوحة (مثل مفتاح الإضاءة).
الفرق الذي يغير قواعد اللعبة
قبل استخدام الصمامات التناسبية، كان على عمال المصنع ضبط العديد من صمامات التشغيل والإيقاف يدويًا للحصول على الضغط المناسب لطلاء أجزاء السيارة. الآن، يقوم صمام تناسبي واحد بضبط نفسه تلقائيًا مئات المرات في الثانية، مما يخلق اللمسة النهائية المثالية الخالية من الخطوط التي تراها في المركبات الحديثة.
مبدأ عمل الصمام التناسبي الكهروهيدروليكي
1الأمر الرقمي
يبدأ كل شيء عندما يرسل نظام التحكم إشارة كهربائية - فكر في الأمر على أنه همس رقمي يخبر الصمام بما يجب فعله بالضبط. قد تأتي هذه الإشارة من جهاز استشعار درجة الحرارة في مختبر الأدوية أو مقياس الضغط في مكبس هيدروليكي.
2توليد القوة الكهرومغناطيسية
يوجد داخل الصمام ملف لولبي يحول الكهرباء إلى قوة مغناطيسية. عندما يتدفق التيار عبر هذا الملف، فإنه يخلق مجالًا مغناطيسيًا يتناسب مع إشارة الدخل. المزيد من التيار يساوي مغناطيسية أقوى - الأمر بهذه البساطة.
يسحب هذا المجال المغناطيسي عضوًا معدنيًا (فكر فيه كمكبس مغناطيسي). الجمال يكمن في الدقة: ضاعف الإشارة الكهربائية، وستحصل على ضعف القوة المغناطيسية.
3رقصة السبول
يتصل عضو الإنتاج ببكرة مصنوعة آليًا بدقة - وهو في الأساس قلب صمام منزلق به أخاديد وممرات معقدة. ومع زيادة القوة المغناطيسية، يتحرك البكرة في اتجاه زنبرك معاير، مما يفتح ممرات السوائل تدريجيًا.
هنا يحدث السحر الهندسي: يتم حساب هندسة البكرة للتأكد من أن كل ملليمتر من الحركة يخلق تغييرًا يمكن التنبؤ به في معدل التدفق. إنه مثل وجود مترجم ميكانيكي يحول الرغبات الكهربائية إلى واقع مائع.
أنواع الصمامات التناسبية وتطبيقاتها
تطبيقات الصمامات الهوائية النسبية في الرعاية الصحية
تعمل هذه الصمامات أيضًا على:
- المراوح:تقديم أحجام المد والجزر دقيقة للأطفال المبتسرين
- مركزات الأكسجين:ضبط التدفق لتلبية احتياجات المرضى المختلفة
- معدات طب الأسنان:التحكم في ضغط الهواء للإجراءات الدقيقة
الصمامات التناسبية الكهربائية الهيدروليكية في التصنيع
قم بالدخول إلى مصنع فريمونت التابع لشركة تيسلا، وسترى أذرعًا آلية ترسم أجسام السيارات بدقة رياضية. يتم التحكم في حركة كل ذراع عن طريق الكهرباءالصمامات النسبية الهيدروليكيةالتي تضبط الضغط آلاف المرات في الدقيقة.
- صب الحقن:إنشاء أجزاء بلاستيكية بدقة أبعاد مثالية
- ختم المعادن:تطبيق الضغط الدقيق للحصول على جودة جزء متسقة
- خطوط التجميع:التحكم في حركات الروبوت لوضع المكونات بدقة
صمامات التحكم الاتجاهي النسبي في الفضاء الجوي
عندما تقوم الكابتن جنيفر مارتينيز بضبط أدوات التحكم في طيران طائرتها Boeing 787، فهي مسيطرةصمامات التحكم الاتجاهي النسبيالتي تحرك أسطح التحكم في الطائرة. يمكن لهذه الصمامات تعديل أوضاع الجنيح بزيادات أصغر من عرض شعرة الإنسان، مما يحافظ على سلامة مئات الركاب على ارتفاع 35000 قدم.
ميزات تقنية الصمامات النسبية المتقدمة
أنظمة التحكم بتعديل عرض النبض (PWM).
تستخدم الصمامات التناسبية الحديثة تقنية PWM - التي تعمل على تشغيل وإيقاف الإشارات الكهربائية بسرعة لتحقيق التحكم الدقيق. تخيل وميض مصباح يدوي بسرعة كبيرة بحيث ترى عيناك سطوعًا ثابتًا، ولكن يمكنك التحكم بالضبط في مدى سطوعه.
التحكم في ردود الفعل ذات الحلقة المغلقة
تشتمل أذكى الصمامات التناسبية على أجهزة استشعار تراقب أدائها باستمرار. يقوم مستشعر المحول التفاضلي الخطي المتغير (LVDT) بتتبع موضع التخزين المؤقت بدقة على مستوى الميكرون، مما يؤدي إلى إنشاء حلقة تغذية مرتدة تصحح أي انحرافات على الفور.
الصمام النسبي مقابل الصمام المؤازر: مقارنة الأداء
| ميزة | صمام النسبي | صمام سيرفو |
|---|---|---|
| وقت الاستجابة | 50-200 مللي ثانية | 5-20 مللي ثانية |
| دقة | ±2% من الحجم الكامل | ±0.1% من الحجم الكامل |
| يكلف | 500-5000 دولار | 5000-50000 دولار |
| تحمل التلوث | عالي | قليل |
| التطبيقات | الأتمتة الصناعية، الهيدروليكية المتنقلة | الفضاء الجوي والأنظمة العسكرية |
البقعة الحلوة:بالنسبة لـ 80% من التطبيقات الصناعية، توفر الصمامات التناسبية التوازن المثالي بين الأداء وفعالية التكلفة.
التطبيقات الخاصة بالصناعة وقصص النجاح
ابتكار السيارات
عندما طورت مرسيدس-بنز نظام التعليق التكيفي الخاص بها، كانت بحاجة إلى صمامات يمكنها ضبط صلابة ممتص الصدمات في الوقت الفعلي. اختار مهندسوها صمامات متناسبة تستجيب لظروف الطريق 500 مرة في الثانية، مما يحول الطرق السريعة الوعرة إلى رحلات سلسة للغاية.
اختراقات الأجهزة الطبية
في مستشفى فيلادلفيا للأطفال، يعتمد الأطفال المبتسرون الذين يقل وزنهم عن 2 رطل على أجهزة التنفس الصناعي ذات الصمامات المتناسبة التي تمت معايرتها لتوصيل أنفاس أصغر من الهمس. وقد ساعدت هذه الصمامات على تحسين معدلات البقاء على قيد الحياة للأطفال المبتسرين للغاية بنسبة 15% خلال العقد الماضي. [يرىتطبيقات التحكم في التدفق النسبي]
تطبيقات الطاقة المتجددة
تستخدم أنظمة التحكم في ميل توربينات الرياح صمامات متناسبة لضبط زوايا الشفرة بناءً على سرعة الرياح. قد يحتوي التوربين الواحد على أكثر من 20 صمامًا متناسبًا يعمل معًا، مما يعمل على تحسين التقاط الطاقة مع حماية النظام من قوى الرياح المدمرة.
استكشاف مشكلات الصمامات النسبية الشائعة وإصلاحها
مشاكل التلوث
السبب الجذري:الجزيئات المعدنية من الأنابيب البالية تلوث الصمام.
حل:قم بتركيب مرشح 10 ميكرون وتنفيذ جداول الصيانة التنبؤية.
مشكلات الأداء المتعلقة بدرجة الحرارة
السبب الجذري:تزيد درجات الحرارة المرتفعة من لزوجة السائل الهيدروليكي ومقاومة الملف.
حل:تنفيذ خوارزميات تعويض درجة الحرارة واستخدام مكونات مصنفة لدرجة الحرارة العالية.
دليل الاختيار: اختيار الصمام النسبي الصحيح
متطلبات معدل التدفق
- التدفق المنخفض (0.1-10 جالون في الدقيقة):صمامات ذات تأثير مباشر
- التدفق المتوسط (10-100 جالون في الدقيقة):الصمامات النسبية على مرحلتين
- التدفق العالي (100+ جالون في الدقيقة):صمامات التحكم الاتجاهي المتناسبة التي يتم تشغيلها بواسطة الطيار
احتياجات الدقة
- التطبيقات القياسية:دقة ±2-5% كافية
- العمليات الحاسمة:اختر أنظمة الحلقة المغلقة بدقة تبلغ ±0.5%
- معدات المختبرات:النظر في الصمامات النسبية ذات الجودة المؤازرة
الاعتبارات البيئية
- البيئات النظيفة:تعمل الصمامات التناسبية القياسية بشكل جيد
- ظروف قاسية:اختر الصمامات ذات تصنيفات الحماية IP65+
- أجواء متفجرة:حدد أنظمة الصمامات النسبية المعتمدة من ATEX
الاتجاهات المستقبلية في تكنولوجيا الصمامات التناسبية
تكامل إنترنت الأشياء والتشخيص الذكي
سوف ترسل لك الصمامات المتناسبة غدًا رسالة نصية قبل أن تنكسر. تعمل شركات مثل Parker Hannifin على تطوير صمامات تستخدم التعلم الآلي للتنبؤ باحتياجات الصيانة، مما قد يؤدي إلى تقليل وقت التوقف غير المخطط له بنسبة 60%.
تقدم التصغير
تعمل الصمامات التناسبية ميكروفلويديك الأصغر من طابع البريد على تمكين الأجهزة الطبية المتقدمة، بما في ذلك أجهزة غسيل الكلى المحمولة وأنظمة توصيل الأدوية القابلة للزرع.
ابتكارات كفاءة الطاقة
ستدمج صمامات الجيل التالي تقنية حصاد الطاقة، ومن المحتمل أن تزود نفسها بالطاقة من تدفق السوائل الذي تتحكم فيه - مما يؤدي إلى إنشاء أنظمة صمامات متناسبة مستقلة حقًا.
أفضل ممارسات التثبيت ونصائح الصيانة
قائمة مراجعة ما قبل التثبيت
- توافق السوائل:تحقق من أن مواد الختم تتوافق مع السائل الهيدروليكي لديك
- المتطلبات الكهربائية:تأكيد الجهد والمواصفات الحالية
- اتجاه التركيب:اتبع إرشادات الشركة المصنعة للحصول على الأداء الأمثل
- أنظمة الترشيح:قم بتثبيت الترشيح المناسب للمنبع
جدول الصيانة الوقائية
- يوميًا:مراقبة ضغوط النظام ومعدلات التدفق
- أسبوعي:التحقق من التوصيلات الكهربائية للتآكل
- شهريا:تحليل السائل الهيدروليكي للتلوث
- ربع سنوي:معايرة أنظمة التحكم واختبار الإغلاق في حالات الطوارئ
مراقبة الأداء
استخدم أنظمة تسجيل البيانات لتتبع:
- أوقات الاستجابة
- قياسات التباطؤ
- أنماط الاستهلاك الحالية
- التغيرات في درجات الحرارة
التأثير الاقتصادي وتحليل عائد الاستثمار
مكاسب كفاءة التصنيع
قامت إحدى الشركات المصنعة لقطع غيار السيارات باستبدال 40 صمامًا للتشغيل والإيقاف بـ 8 صمامات متناسبة، وحققت ما يلي:
حسابات توفير الطاقة
عادةً ما تعمل الصمامات التناسبية على تقليل استهلاك الطاقة بنسبة 20-40% مقارنة بأنظمة الاختناق التي تستخدم صمامات التشغيل والإيقاف ذات المقيدات. بالنسبة للمنشأة التي تستخدم 100 كيلوواط من الطاقة الهيدروليكية، يمثل هذا توفيرًا يتراوح بين 15000 إلى 30000 دولار سنويًا.
التقنيات ذات الصلة وتكامل النظام
لفهم أعمق لأنظمة التحكم في السوائل، استكشف هذه المواضيع ذات الصلة:
- تطبيقات الصمامات المؤازرة في أنظمة الطيران
- مبادئ تصميم النظام الهيدروليكي
- استراتيجيات التحكم في الأتمتة الصناعية
- الصيانة التنبؤية للمكونات الهيدروليكية
الخلاصة: المستقبل نسبي
بدءًا من وحدة العناية المركزة حيث تساعد في إنقاذ الأرواح وحتى أرض المصنع حيث تعمل على تحسين جودة المنتج، تمثل الصمامات المتناسبة مزيجًا مثاليًا من الهندسة الميكانيكية والتحكم الإلكتروني. إن قدرتها على توفير التحكم الدقيق والمستمر في السوائل جعلتها لا غنى عنها في الأتمتة الحديثة.
وبينما نتحرك نحو الصناعة 4.0، ستصبح هذه الصمامات الذكية أكثر ذكاءً وأكثر كفاءة وأكثر اتصالاً. سواء كنت تصمم الجيل القادم من الأجهزة الطبية، أو تعمل على تحسين عمليات التصنيع، أو تطوير مركبات ذاتية القيادة، فإن فهم تكنولوجيا الصمامات التناسبية ليس مفيدًا فحسب - بل إنه ضروري أيضًا.
في المرة القادمة التي تختبر فيها التسارع السلس لسيارة كهربائية، أو التشغيل الدقيق للمعدات الطبية، أو اللمسة النهائية الخالية من العيوب لمنتج مصنع، تذكر الصمامات التناسبية التي تعمل بصمت خلف الكواليس، وترجمة الإشارات الكهربائية إلى دقة ميكانيكية مع موثوقية ملحوظة.
