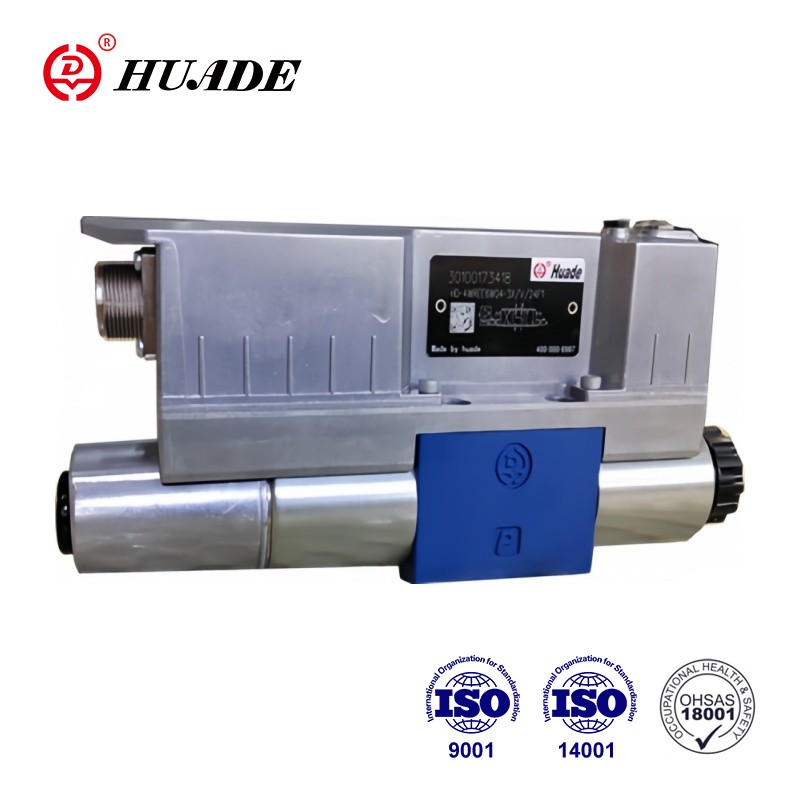

الصمام من النوع 4WREE6-3X عبارة عن صمام اتجاهي متناسب يعمل بشكل مباشر مع ردود فعل موضعية كهربائية وإلكترونيات متكاملة (OBE). لقد حصلت الصمامات التناسبية من النوع 4WREE6-3X على شهادة CE. الحد الأقصى لضغط التشغيل يصل إلى 350 بار. إنها واحدة من المنتجات الرائدة لشركة Huade Hydraulic. يتمتع صمام 4WREE6-3X بأداء مستقر وسعر رخيص نسبيًا.
| عام | ||
| وزن | ◀ صمام مزود بملفين لولبيين (كجم) | 2.6 |
| ◀ صمام بملف لولبي واحد (كجم) | 2.1 | |
| موقف التثبيت | أي، ويفضل أن يكون أفقيا | |
| نطاق درجة الحرارة المحيطة (°C) | -20 …+60 | |
| نطاق درجة حرارة التخزين مع حماية من الأشعة فوق البنفسجية (°C) | +5 … +40 | |
| درجة حرارة النقل (°C) | –30…+80 | |
| الحد الأقصى لوقت التخزين (بالسنوات) | 1 | |
| اختباراتها وفقًا للمواصفة DIN EN 60068-2-6 | 10 ... 2000 هرتز / الحد الأقصى 10 جم / 10 دورات / 3 محاور | |
| اختبار الضوضاء وفقًا للمعيار DIN EN 60068-2-64 | 20 ... 2000 هرتز / 10 جم RMS / 30 جم ذروة / 30 دقيقة. / 3 محاور | |
| صدمة النقل وفقًا للمعيار DIN EN 60068-2-27 | 15 جرام / 11 مللي / 3 صدمات / 3 محاور | |
| الصدمة وفقًا للمعيار DIN EN 60068-2-27 | 15 جرام / 11 مللي / 1000 صدمات / 3 محاور | |
| الحد الأقصى للرطوبة النسبية (بدون تكثيف) % | 95 | |
| الحد الأقصى لدرجة حرارة سطح الملف اللولبي (°C) | 150 (عملية فردية) | |
| قيمة MTTFd وفقًا للمعيار EN ISO 13849 (بالسنوات) | 150 | |
| المطابقة | ◀ CE وفقًا لتوجيهات EMC 2014/30/EU، وتم اختبارها وفقًا لـ EN 61000-6-2 وEN 61000-6-3 ◀ توجيه RoHS 2015/65/EU ◀ مرسوم REACH (EC) رقم. 1907/2006 | |
| التوافق البيئي | ◀ المناخ | التدقيق البيئي طبقاً للمواصفة EN 60068-2 |
| هيدروليكي | ||
| الحد الأقصى لضغط التشغيل | ◀ شريط المنفذ A وB وP | 350 |
| ◀ شريط المنفذ T | 210 | |
| الحد الأقصى للتدفق (موصى به) (لتر/دقيقة) | 80 | |
| التدفق المقدر (∆p = 10 بار) (لتر/دقيقة) | 4؛ 8؛ 16؛ 32 | |
| السائل الهيدروليكي | انظر الجدول صفحة 15 | |
| نطاق درجة حرارة السائل الهيدروليكي (°C) | ◀ مقبول | –20…+70 |
| ◀ موصى به | –40…+50 | |
| نطاق اللزوجة (مم2/ثانية) | ◀ مسموح به | 20 … 380 |
| ◀ موصى به | 30 … 46 | |
| الحد الأقصى لدرجة تلوث السائل الهيدروليكي، فئة النظافة وفقًا للمواصفة ISO 4406 (ج) | فئة 20/18/15 | |
| السائل الهيدروليكي | تصنيف | مواد الختم المناسبة | المعايير | |
| الزيوت المعدنية | هل، هلب، هلبد، هفلب، هفلبد | نبر، جبهة مالوكو | الدين 51524 | |
| قابلة للتحلل الحيوي | ◀ غير قابل للذوبان في الماء | هيتج | FKM | ايزو 15380 |
| أغنية | FKM | |||
| ◀ قابل للذوبان في الماء | هيبج | FKM | ايزو 15380 | |
| مقاومة للهب | ◀ خالي من الماء | HFDU (قاعدة جليكول) | FKM | ايزو 12922 |
| HFDU (قاعدة استر) | FKM | |||
| HFDR | FKM | |||
| ◀ تحتوي على الماء | HFC (فوكس: Hydrotherm 46M، Renosafe 500؛ Petrofer: Ultra Safe 620؛ Houghton: Safe 620؛ Union: Carbide HP5046) | نبر | ايزو 12922 | |
سمات:
◀ إصدار 4/2 أو 4/3 اتجاهات
◀ لتركيب اللوحة الفرعية
◀نمط النقل وفقًا للمعيار ISO 4401-03-02-0-05
◀ التحكم في اتجاه التدفق وحجمه
◀ التشغيل عن طريق ملفات لولبية متناسبة ذات خيط مركزي
◀ بكرة تحكم مركزية زنبركية
◀ إلكترونيات التحكم المتكاملة (OBE) مع مدخلات الجهد أو التيار ("A1" و/أو "F1")
يثبت
يتكون الصمام بشكل أساسي من:
▷مبيت (1) مع سطح اتصال
▷ بكرة التحكم (2) مع نوابض الضغط (3 و 4) ولوحة الزنبرك (5 و 6)
▷الملفات اللولبية (7 و 8) ذات الخيط المركزي
▷محول الموضع (9)
▷ الالكترونيات المتكاملة (13)
▷يمكن الوصول إلى تعديل نقطة الصفر الكهربائية (12) عبر القابس المطاطي
وظيفة:
▷مع الملفات اللولبية غير النشطة (7 و8)، الموضع المركزي لملف التحكم (2) عن طريق نوابض الضغط (3 و4) بين ألواح الزنبرك (5 و6).
▷ التشغيل المباشر لملف التحكم (2) عن طريق التحكم في الملف اللولبي النسبي، على سبيل المثال. الملف اللولبي "ب" (8)
- إزاحة بكرة التحكم (2) إلى اليسار بما يتناسب مع إشارة الدخل الكهربائية
-يفتح هذا الاتصال من P إلى A ومن B إلى T عبر المقاطع العرضية من نوع الفتحة مع خاصية التدفق التدريجي
في حالة إلغاء الطاقة، يتم تثبيت بكرة التحكم (2) في موضع مركزي ميكانيكي بواسطة النوابض الراجعة للملفات اللولبية. مع رمز بكرة التحكم "V"، لا يتوافق هذا الوضع مع الوضع المركزي الهيدروليكي! عندما يتم إغلاق حلقة التحكم في الصمام الكهربائي، يتم وضع بكرة التحكم في الوضع المركزي الهيدروليكي.
صمام مزود بموضعين للتخزين المؤقت (الإصدار "4WREE...A...")
تتوافق وظيفة إصدار الصمام هذا بشكل أساسي مع الصمام ذي المواضع الثلاثة للتخزين المؤقت. ومع ذلك، فإن الصمامين الموجودين في وضع البكرة مجهزان فقط بالملف اللولبي "a"(7). بدلاً من الملف اللولبي النسبي الثاني، يوجد برغي التوصيل (10).
عنصر تعويض الضغط في OBE "-967".
لمنع تكون المكثفات في غلاف الإلكترونيات المتكاملة (OBE)، يمكن استخدام غشاء حماية الإلكترونيات (11).
يوصى باستخدامه خارج ظروف معايير الصناعة مع ارتفاع رطوبة الهواء المحيط والتغيرات الكبيرة في درجات الحرارة الدورية (على سبيل المثال في الهواء الطلق).
رمز صمام الاتجاه النسبي 4WREE-3X
