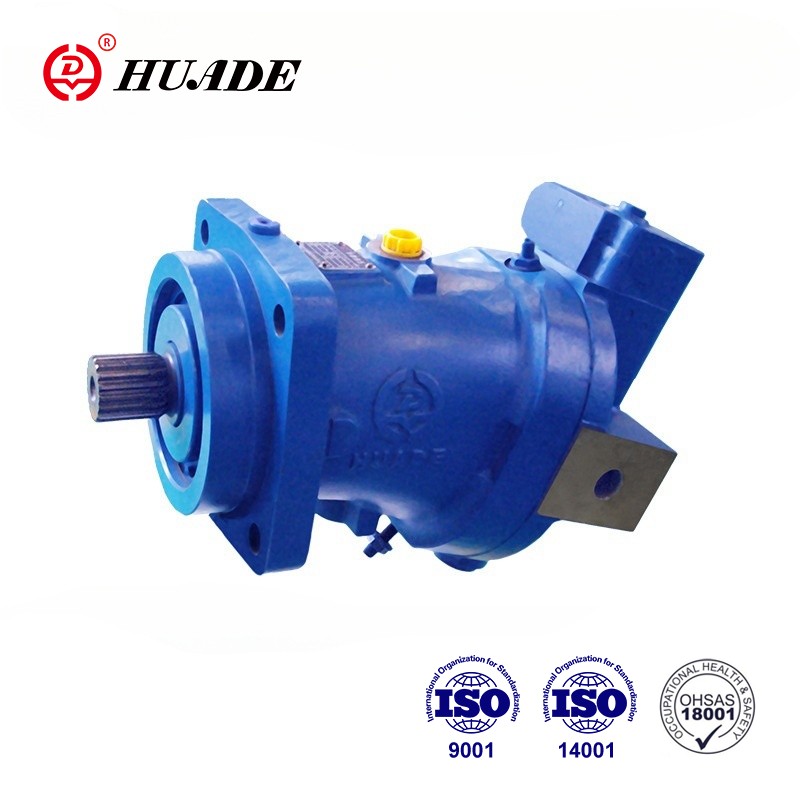

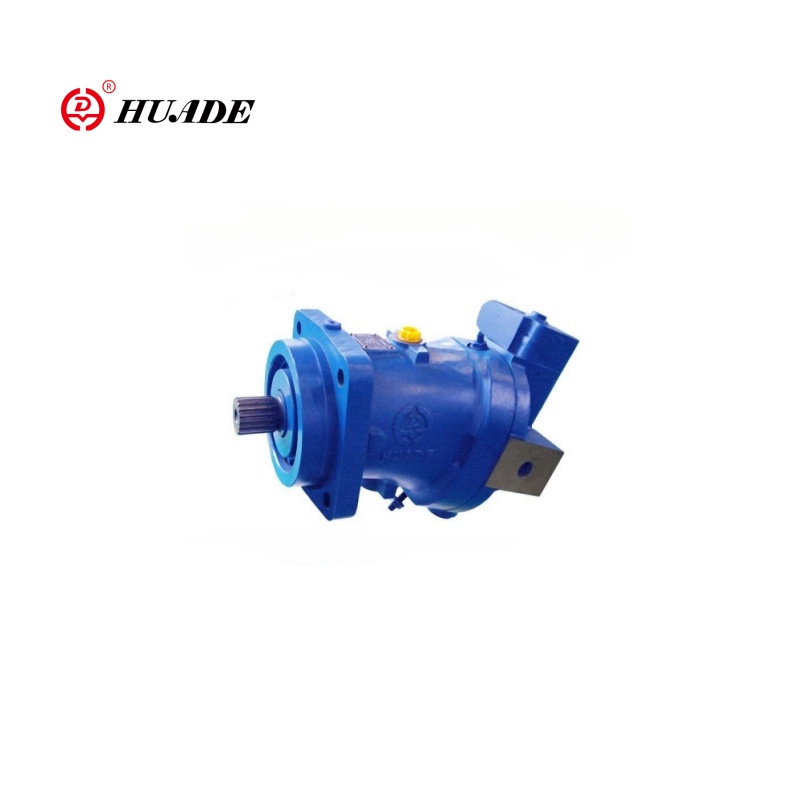

تم تصميم محرك الإزاحة المتغيرة A6V خصيصًا للمحركات الهيدروستاتية ذات أدوات التحكم الثانوية. تم تركيب مجموعة تحكم كاملة لأقصى نطاق دوران يبلغ Vmax/Vmin=3.47. يتم استخدام محرك Huade's A6V على نطاق واسع في النظام الهيدروليكي لمعدات التوجيه البحري، والنظام الهيدروليكي لرافعة الدوران والنظام الهيدروليكي للمروحة القابلة للتعديل.
البيانات الفنية
◀ نطاق ضغط التشغيل
الضغط في المنفذ A أو B:
الضغط الاسمي Pn= 31.5 ميجا باسكال
ذروة الضغط Pالأعلى=35MPa
يجب ألا يتجاوز مجموع الضغوط في المنفذين A وB 63MPa
(الضغط الفردي في أي منفذ بحد أقصى 35 ميجابكسل)
◀ تسرب ضغط الزيت:
الحد الأقصى لضغط زيت التسرب المسموح به (عند المنفذ T):
Pالقيمة المطلقة= 0.2 ميجابكسل
◀ نطاق درجة حرارة السائل:
tدقيقة= - 25 درجة مئوية
tالأعلى= +80 درجة مئوية
◀ نطاق اللزوجة:
Vدقيقة= 10 ملم2/ث
Vالأعلى= (لفترات قصيرة) 1000 ملم2/ث
◀ لزوجة التشغيل المثلى:
Vاختر=16-36 ملم2/ث
◀ توصية السوائل
يوصى بالتشغيل
درجة حرارة درجة اللزوجة إلى نطاق DIN51519 ISO (VG)
| 30-40 درجة مئوية | VG22 = 22 ملم2/ث | عند 40 درجة مئوية |
| 40-50 درجة مئوية | VG32 = 32 ملم2/ث | عند 40 درجة مئوية |
| 50-60 درجة مئوية | VG46 = 46 ملم2/ث | عند 40 درجة مئوية |
| 60-70 درجة مئوية | VG68 = 68 ملم2/ث | عند 40 درجة مئوية |
| 70-80 درجة مئوية | VG100 = 100 مم2/ث | عند 40 درجة مئوية |
سمات:
◀ نطاق تحكم كبير مع ناقل الحركة الهيدروستاتيكي.
◀ تنظيم التحكم الثانوي بأجهزة تحكم مختلفة
◀ زيادة الحد الأقصى للإنتاج. سرعات تقلل زاوية الدوران
◀ توفير التكلفة بسبب إمكانية استخدام مضخات أصغر
◀ يتجنب محركات التروس ذات النسبة المتعددة السرعات.
◀ كثافة طاقة عالية.
◀ وضع التركيب الاختياري
◀ كفاءة عالية.
◀ خصائص انطلاق ممتازة.
◀ القصور الذاتي المنخفض.
طلب:
تم تصميم المحرك المتغير للمكبس المحوري A6V للدوائر المفتوحة والمغلقة.
