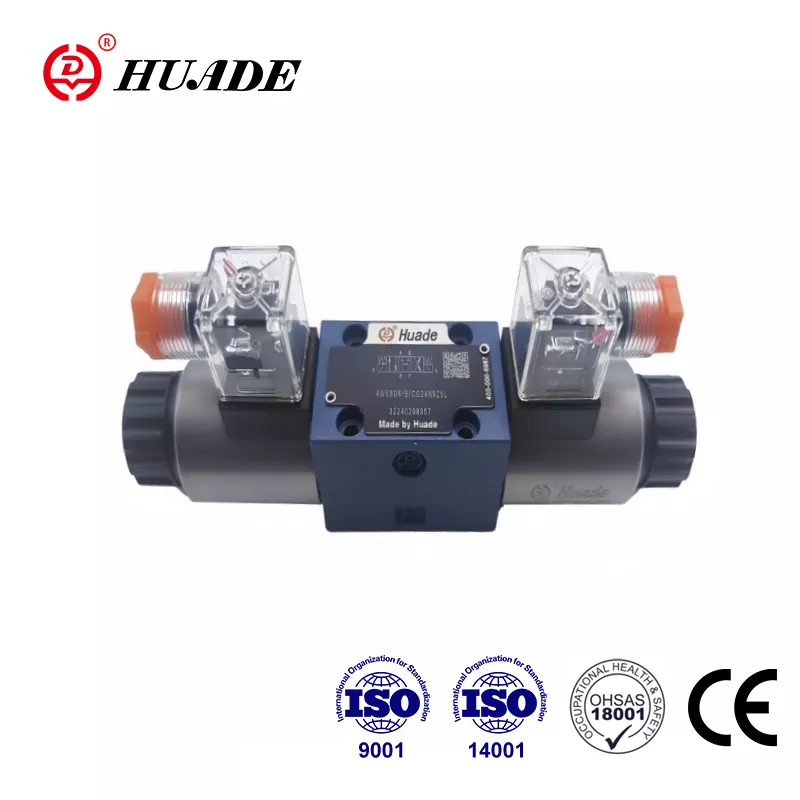

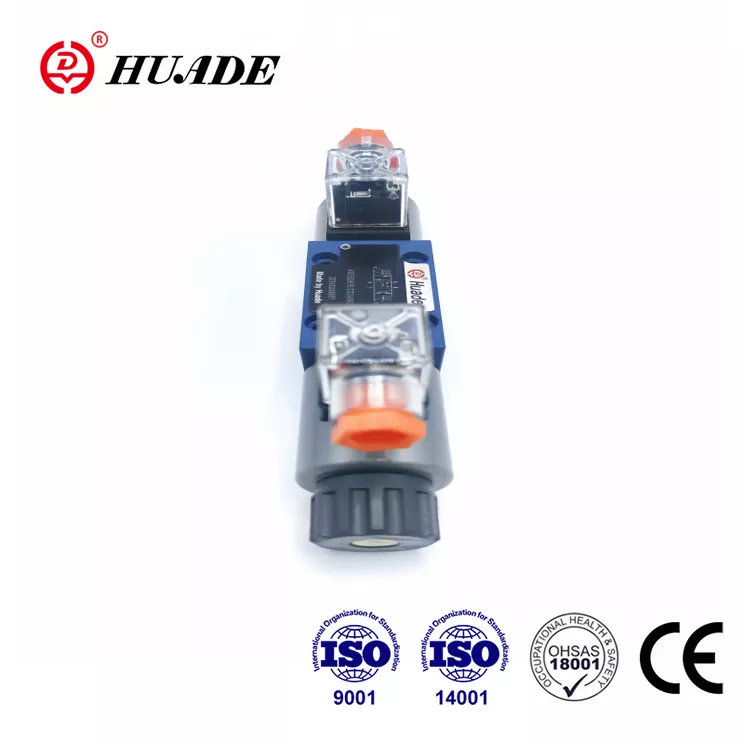

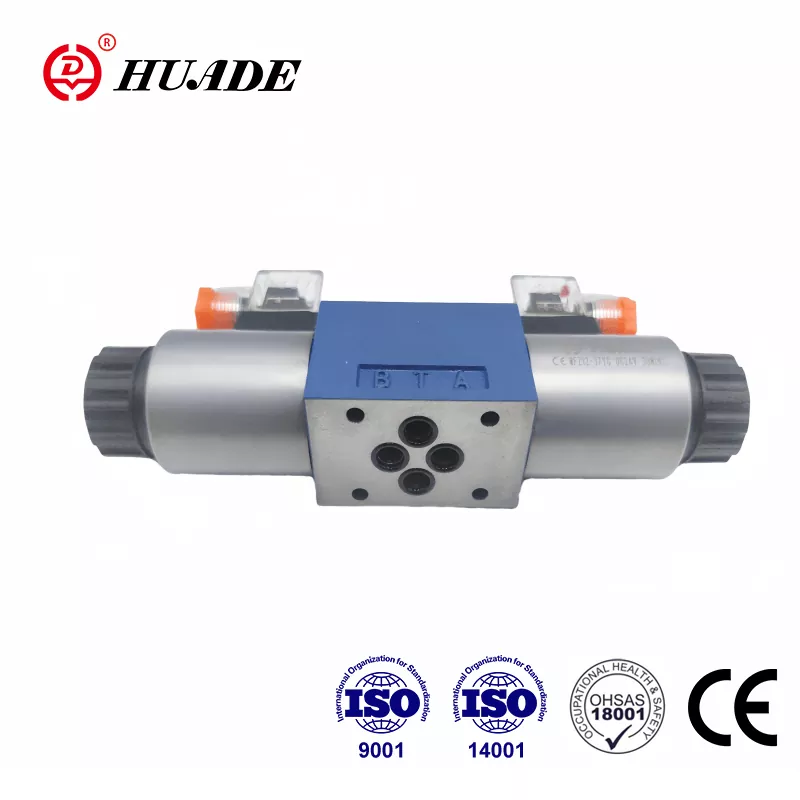

تستخدم سلسلة 4WE6 'Huade Hydraulics نفس معايير الإنتاج مثل Rexroth ، والتي يمكن أن تحل محل سلسلة REXROTH Directional Valve 4WE6. سلسلة 4WE6 من Huade هي صمام تحكم اتجاهي يتم تشغيله من أجل الملف اللولبي ، 4 اتجاهات/3 موضع مصمم كبديل مباشر لسلسلة Rexroth المكافئة. مع أبعاد النقل المتطابقة ومعلمات الأداء ، يضمن صمام الاتجاه 4WE6 تكاملًا سلسًا في الأنظمة الهيدروليكية الحالية مع تقديم وفورات من 20 إلى 30 ٪.
| هيدروليكي | |||
| Max.OPTATION PROTTES A ، B ، P (MPA) | ما يصل إلى 35.0 | ||
| المنفذ T (㎫) | 21 (-) ؛ 16 (～) | ||
| مع الرموز A و B ، يجب استخدام المنفذ T كمنفذ تصريف إذا كان ضغط التشغيل أعلى من ضغط الخزان المسموح به. | |||
| max.flow (l/min) | 80 (-) ؛ 60 (～) | ||
| سائل الضغط | الزيوت المعدنية أو استر الفوسفات | ||
| نطاق اللزوجة (mm2/s) | 2.8 ~ 500 | ||
| نطاق درجة حرارة سائل الضغط （℃） | -30 ～+80 | ||
| درجة التلوث | الحد الأقصى المسموح به من تلوث السائل الهيدروليكي إلى NAS 1638 Class9. لذلك نوصي مرشح مع الحد الأدنى لمعدل الاحتفاظ β10≥75 | ||
| كهربائي | |||
| نوع الجهد | العاصمة | AC 50/60Hz | |
| الفولتية المتاحة (V) | 12 ، 24 ، 42 ، 60 ، 96 | 42 ، 110 ، 120 ، 230 | |
| 110 ، 180 ، 205 ، 220 | 50/60 هرتز | ||
| استهلاك الطاقة (W) | 30 | ||
| الطاقة القابضة (VA) | - | 50 | |
| الطاقة التبديل (VA) | - | 220 | |
| واجب | مستمر | ||
| تحويل الوقت إلى IS0 6403 | على (MS) | 25 إلى 45 | 10 إلى 20 |
| OFF (MS) | 10 إلى 25 | 15 إلى 40 | |
| الحماية للدين | IP 65 | ||
| تردد التبديل (دورات/ساعة) | ما يصل إلى 15000 | ما يصل إلى 7200 | |
▶يكتب:الملف اللولبي ، صمام اتجاه من نوع التخزين المؤقت
▶المواقف/المنافذ:4 اتجاه ، 3 موضع
▶تصنيف الضغط:ما يصل إلى 315 بار
▶قدرة التدفق: ما يصل إلى 80 لتر/دقيقة
▶خيارات الجهد:24V DC / 110V AC / 220V AC
▶حجم الميناء:NG6
▶مواد الختم:NBR/FKM
المزايا مقابل Rexroth
يمكن لـ 4WE6 من صمامات ✔huade 4WE6 قابلة للتبديل بالكامل مع نفس السلسلة التي تقدمها Rexroth ، مثل مطابقة أبعاد التثبيت والنور والموصلات الكهربائية.
صمامات الاتجاه في Huade 4WE6 أكثر كفاءة من حيث التكلفة من حيث الإنتاج المترجمة تقلل من المهلة والأسعار.
✔ Huade يحتوي على نظام تفتيش QC صارم ، والذي سيتم اختبار كل منتجات 100 ٪ للتسرب واستقرار الضغط وعمر الدورة.
التطبيقات النموذجية
تستخدم VAVES 4WE6 من Huade Daves 4WE6 في الهيدروليكية المتنقلة والآلات الصناعية وأنظمة الطاقة المتجددة إلخ.

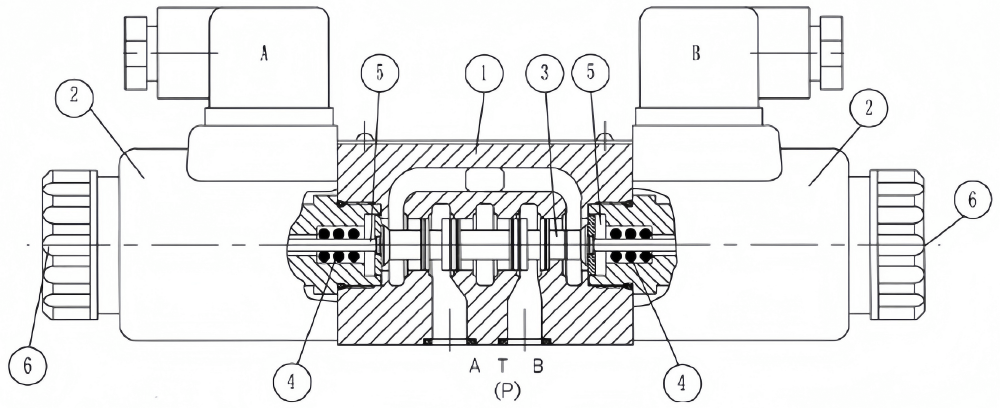

مخطط هيكل 4WE6 61B

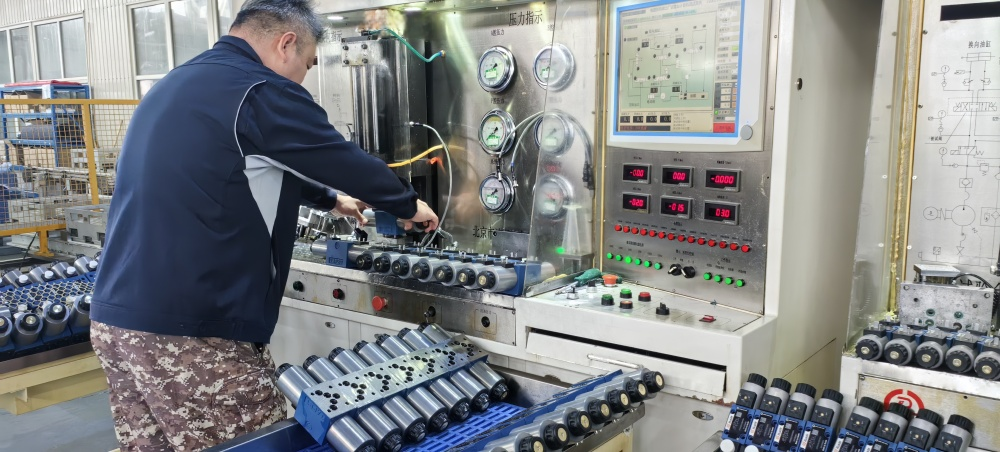

اختبار الإجهاد

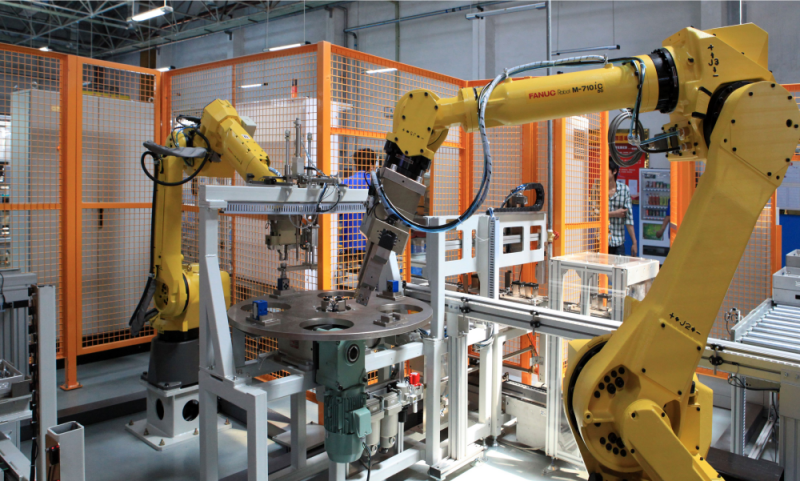

مناور تلقائي
