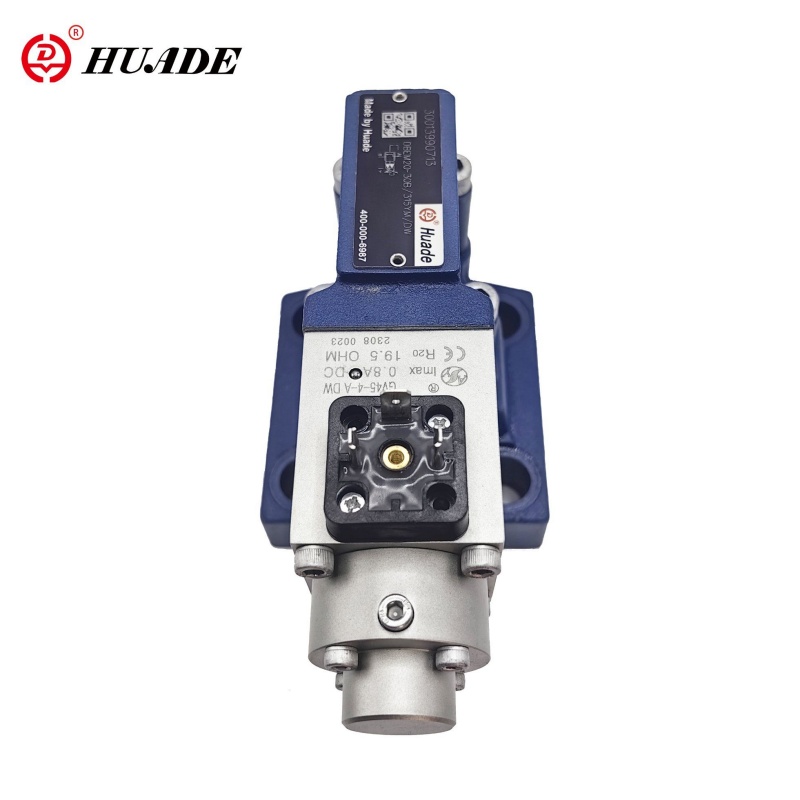

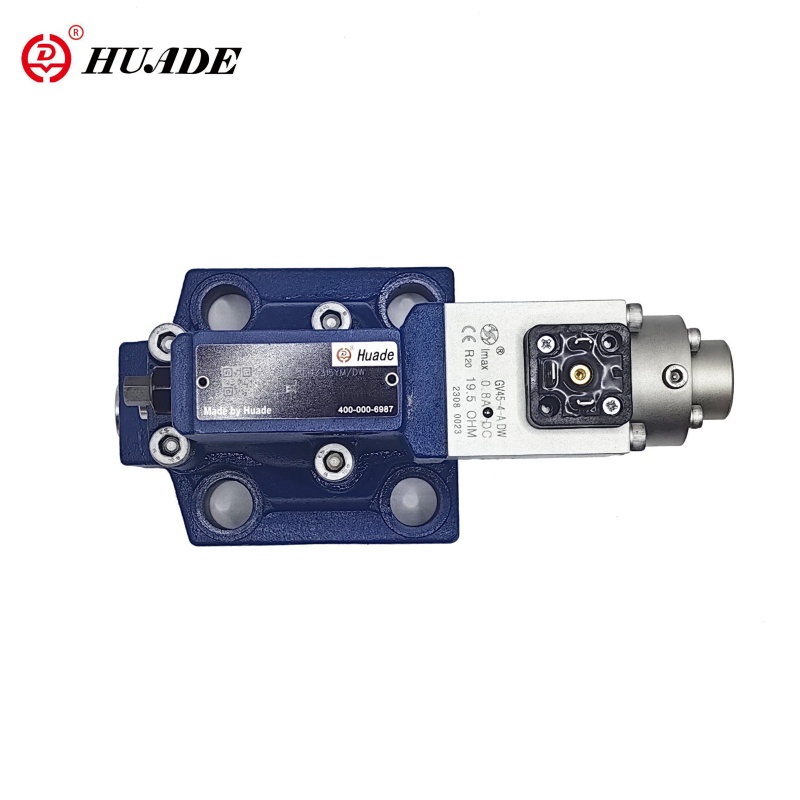

صمام تخفيف الضغط النسبي DBEM
صمام الإغاثة النسبي الذي يعمل به الطيار هو صمام إغاثة يعمل بتجريبي مزود بمكون إلكتروني متكامل (OBE). يتم استخدامه في المقام الأول للحد من ضغط العمل للأنظمة الهيدروليكية وتوفير تعديل بدون خطوة لضغط النظام من خلال إشارات التحكم الكهربائي. يتميز هذا الصمام النسبي بخصائص تحكم دقيقة ، وضغط مستقر ، والاستجابة الديناميكية الجيدة ، مما يجعله يستخدم على نطاق واسع في الأنظمة الهيدروليكية المختلفة التي تتطلب التحكم الدقيق في الضغط.
معلمة المنتج من صمام تخفيف الضغط النسبي DBEM
| البيانات الهيدروليكية | ||||
| Max.OPTATION PROTTS A. B و X (MPA) | 31.5 | |||
| عودة ضغط (MPA) | المنفذ Y ، منفصل وعند الضغط على الخزان | |||
| الأعلى. الضغط المستقر (MPA) | 5. 10. 20. 31.5 مثل مرحلة الضغط | |||
| دقيقة. الضغط المستقر (MPA) | انظر المنحنيات المميزة | |||
| الأعلى. سلامة الضغط (MPA) | الضغط المستقر | |||
| 5 | 10 | 20 | 31.5 | |
| 1 إلى 62 | 1 إلى 122 | 1 إلى 222 | 1 إلى 342 | |
| الأعلى. التدفق (ل/دقيقة) | 10 | 20 | 30 | |
| 200 | 400 | 600 | ||
| تدفق الطيار (ل/دقيقة) | 0.7 إلى 2 | |||
| الخطية (٪) | ± 3.5 | |||
| التكرار (٪) | <± 2 | |||
| التباين النموذجي (٪) | <± 2 كحد أقصى. ضغط | |||
| التباطؤ (٪) | مع زيادة ± 1.5 من max.pressure.hithout زيادة ± 4.5 من max.pressure | |||
| تبديل الوقت | 30 إلى 150 | |||
| سائل الضغط | زيت المعادن (لختم NBR) ، استر الفوسفات (لختم FPM) | |||
| نطاق اللزوجة (mm2/s) | 2.8 إلى 380 | |||
| نطاق درجة حرارة سائل الضغط (℃) | -20 إلى+70 | |||
| درجة التلوث (ميكرون) | ≤20 (التوصية 10) | |||
| البيانات الفنية الكهربائية | |
| المضخم | VT-200G40 مزود بصمام معًا |
| الجهد توريد | العاصمة |
| Min.Control الحالي (أ) | 0.1 |
| max.control currenl (أ) | 0.8 |
| مقاومة الملف （ω） | القيمة الباردة في 20 ℃ هي 19.5 ؛ القيمة max.wam 28.8 |
| نطاق درجة حرارة سائل الضغط (℃) | +50 |
| دولة العمل | يكمل |
| حماية الصمام | IP65 |
| الاتصالات الكهربائية | سدادة |
سمات:
▶ لتصاعد الصفيحات
▶ مغلف في كتلة
▶ اختياري الحد الأقصى للضغط الاختياري عن طريق صمام تحكم تجريبي محمل
▶ الصمام والتحكم الإلكتروني يشكلون مصدرًا واحدًا
طلب:
يستخدم صمام الإغاثة النسبي الذي يعمل به الطيار DBEM على نطاق واسع في أنظمة الهيدروليكية المختلفة التي تتطلب التحكم الدقيق في الضغط ، مثل آلات صب الحقن ، وآلات الصب ، والضغط الهيدروليكي. في هذه التطبيقات ، يضمن صمام DBEM التشغيل المستقر للنظام الهيدروليكي ويحسن كفاءة الإنتاج.
تتكون هذه الصمامات بشكل أساسي من صمام التحكم التجريبي (1) مع الملف اللولبي النسبي (2) والصمام الرئيسي (3) مع إدراج التخزين المؤقت الرئيسي (4).
اكتب DBE:
تعديل الضغط يعتمد على قيمة الأوامر من خلال الملف اللولبي النسبي (2). الضغط الموجود في الميناء A على الجانب السفلي من التخزين المؤقت الرئيسي (4). في الوقت نفسه ، يعمل هذا الضغط على الجانب المحمّل في الربيع من التخزين المؤقت الرئيسي (4) عبر jourifies (5). تعمل القوة الهيدروليكية على Pilot Poppet (6). عندما تأتي القوة الهيدروليكية على قوة الملف اللولبي ثم يفتح الطيار البوبريت (6). نظرًا لحقيقة أن الزيت التجريبي يمكن أن يتدفق الآن إلى الخزان عبر المنفذ Y ، يحدث انخفاض في الضغط في التخزين المؤقت الرئيسي (4) الذي يعمل على التخزين المؤقت الرئيسي ويرفعه ضد قوة ربيع العودة. يتم فتح الاتصال من A إلى B ولم يعد هناك أي زيادة في الضغط
اكتب DBEM:
اختياريا يمكن توفير الصمام بصمام تحكم تجريبي إضافي محمل في الربيع لتحقيق أقصى سلامة الضغط (سلامة الضغط الزائدة)
هيكل صمام تخفيف الضغط النسبي DBEM
