يعتمد مبدأ العمل في Valve ZDC على آلية التخفيف وتعويض الضغط. عادةً ما يتم استخدام ZDC معوض ضغط العدادات مع صمام اتجاهية نسبيات WRZ لضبط التدفق عن طريق التحكم في فتح منفذ الخانق ، مع استخدام تعويض الضغط للحفاظ على فرق الضغط قبل وبعد منفذ الخانق ، لتحقيق تعويض الحمل. هذا يجعل سرعة المشغل لا تتأثر بتغييرات الحمل ، مما يؤدي إلى تحسين استقرار النظام والتحكم في النظام.
| مقاس | 10 | 16 | 25 |
| التدفق (ل/دقيقة) | 85 | 150 | 325 |
| الوزن (كجم) | 3 | 3.5 | 8.9 |
| ضغط التشغيل (MPA) PMAX | A 、 B 、 p | 35 | |
| T | 25 | ||
| X | 3 إلى 10 | ||
| Y | ما يصل إلى 3. (فقط عند استخدامه مع صمام الاتجاه النسبي الذي يعمل بالمنفذ ، أوثنوي 15) | ||
| درجة احتواء | ≤20 (أوصي 10) | ||
سمات:
▶ تعويض التحميل في المنفذ P إلى A أو P إلى B عبر صمام مكوك مدمج
▶ نسخة ثنائية الاتجاه "P '
▶ الإصدار ثلاثي الاتجاه "P T" (NS10-25)
▶ التحكم في التدفق عند العمل مع صمام اتجاهي نسبي
طلب:
يتم استخدام ZDC على نطاق واسع في Meter-in Adminess في الآلات المعدنية ، الآلات المعدنية ، الآلات المعدنية.
تعد صمامات التعويضات ZDC المعوّضة في العدادات معوّضات الضغط المباشر في التصميم 2 أو 3 اتجاهات.
يتم استخدامها لتعويض الحمل كتعويض للضغط في القناة P.
تتكون هذه الصمامات بشكل أساسي من الإسكان (1) ، بكرة التحكم (2) ، ربيع الضغط (3) مع غسالة الربيع (4) والغطاء (5) مع صمام مكوك متكامل (6).
يحمل نابض الضغط (3) بكرة التحكم (2) في الموضع المفتوح من P1 إلى P ، عندما يكون التفاضل التفاضلي للضغط P1 إلى A1 أو P1 إلى B1 أقل من 1.0 ميجا باسكال.
إذا تجاوز الفرق في الضغط 1.O MPA ، فسيتم نقل بكرة التحكم (2) إلى اليسار حتى تتم استعادة تفاضل الضغط.

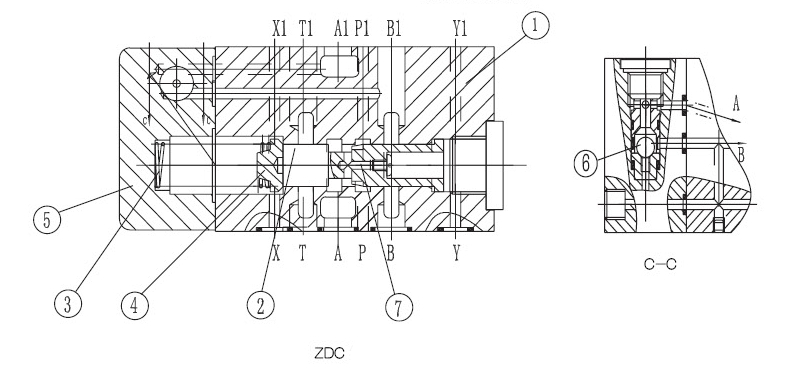

هيكل تعويض الضغط في العداد ZDC

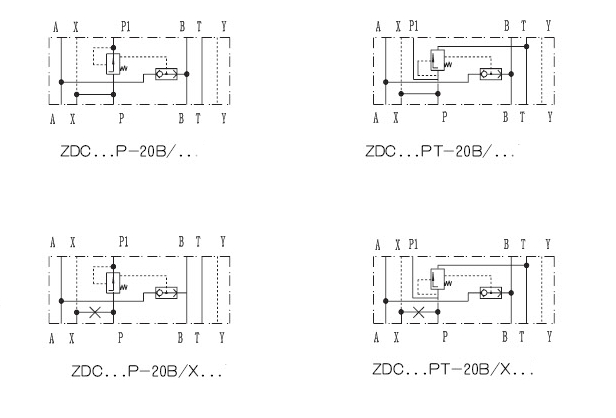

رموز تعويض الضغط في العداد ZDC
