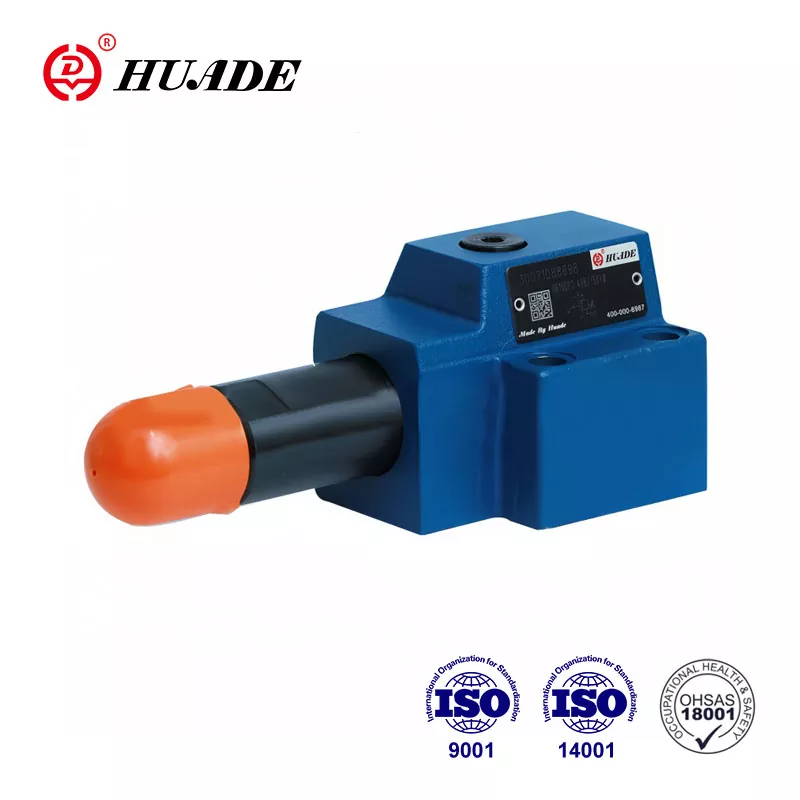

النوع DR 10 DP هو صمام تخفيض الضغط الذي يستخدم للتحكم في الضغط. حقيقة أن صمامات الضغط Huade® يمكن أن تحل محل نفس سلسلة المنتجات التي تقدمها Rexroth ترجع بشكل أساسي إلى التعاون طويل الأمد مع Rexroth. بالمقارنة مع العلامات التجارية المماثلة الأخرى، تعد منتجات Huade® أكثر تقدمًا في التكنولوجيا وأكثر متانة. أسعار صمامات تخفيض الضغط هذه رخيصة نسبيًا. المصنع هو مؤسسة رئيسية وطنية ويتمتع بسمعة عالية في الصين.
|
الحد الأقصى لضغط التشغيل (المنفذ P) (MPa) |
ما يصل إلى 31.5 |
|
الأعلى. الضغط الثانوي (المنفذ أ) (ميجا باسكال) |
ما يصل إلى 2.5؛ ما يصل إلى 7.5؛ ما يصل إلى 15.0؛ ما يصل إلى 21.0؛ ما يصل إلى 31.5 |
|
الحد الأقصى للضغط الخلفي (المنافذ T(Y)) (MPa) |
ما يصل إلى 16 |
|
الحد الأقصى للتدفق (لتر / دقيقة) |
ما يصل إلى 80 |
|
زيت معدني سائل الضغط |
الزيوت المعدنية (لختم NBR) أو إستر الفوسفات (لختم FPM) |
|
نطاق اللزوجة (مم ²/ثانية) |
10 ~ 800 |
|
نطاق درجة حرارة سائل الضغط (°C) |
-30 إلى +80 |
|
درجة التلوث (أم) |
الحد الأقصى المسموح به لتلوث السائل هو NAS 1638 class 9. |
|
الوزن (كجم) |
3. تقريبًا |
سمات:
◀ لتركيب اللوحة الفرعية
◀ 4 نطاقات ضغط
◀ 4 عناصر إعداد
. مقبض دوار
. عرافة. كم الرأس مع غطاء واقي
. مقبض دوار قابل للقفل مع مقياس
. مقبض دوار بمقياس
◀ مع منفذ قياس الضغط
◀ صمام عدم رجوع اختياري
◀ نمط النقل إلى DIN 24 340، النموذج D، ISO 5781 وCETOP - RP 121H
طلب:
يتم استخدام صمام تخفيض الضغط من النوع DR 6 DP لتقليل ضغط النظام.
الصمام من نوع DR 10 DP هو صمام يعمل بشكل مباشر بتصميم ثلاثي الاتجاه، مع وظيفة تخفيف الضغط على جانب الضغط المنخفض.
يتم ضبط الضغط عن طريق عنصر ضبط الضغط (1).
في حالة الراحة، يكون الصمام مفتوحًا عادةً، ويمكن أن يتدفق السائل دون عوائق من المنفذ B إلى المنفذ A. الضغط في المنفذ A موجود أيضًا في نهاية البكرة (2)، عبر خط التحكم (4)، مقابل زنبرك الضغط ( 3). عندما يصل الضغط في المنفذ A إلى مستوى الضغط المحدد في الزنبرك (3)، يتحرك الملف (2) إلى موضع التحكم ويحافظ على الضغط في المنفذ A ثابتًا.
يتم أخذ السائل للتحكم في الصمام من المنفذ A عبر حفر التحكم.
إذا ارتفع الضغط في المنفذ A أكثر بسبب القوى الخارجية، فسيتم تحريك البكرة (2) بشكل أكبر نحو زنبرك الضغط (3).
يؤدي هذا إلى فتح مسار التدفق فوق أرض التحكم (5) في بكرة التحكم (2) إلى الخزان (المنفذ Y). ثم يتدفق السائل الكافي إلى الخزان لمنع أي ارتفاع إضافي في الضغط.
يتم تصريف حجرة الزنبرك (6) إلى الخزان خارجيًا عبر المنفذ Y.
يتوفر صمام عدم رجوع اختياري (7) للسماح بالتدفق الحر من المنفذ A إلى المنفذ B.
يسمح اتصال مقياس الضغط (8) بمراقبة الضغط الثانوي.
هيكل DR10DP 1- 40B
رموز DR10 DP
