مادة |
فُولاَذ |
النحاس |
الفولاذ المقاوم للصدأ |
|
الأعلى. ضغط التشغيل المسموح به (MPa) |
إلى 35 |
إلى 15 |
إلى 35 |
|
تكسير ضغط صمام الفحص (النوع DRV) |
0.05 (ضغوط التكسير متاحة إذا لزم الأمر) |
||
|
سائل |
الزيوت المعدنية أو استر الفوسفات |
||
|
نطاق درجة حرارة السوائل (°C) |
-30 إلى+80 |
||
|
نطاق اللزوجة (مم²/ثانية) |
10 إلى 800 |
||
|
موقف التثبيت |
خياري |
||
سمات:
◀ اتصال مترابطة
◀ تركيب اللوحة الفرعية
طلب:

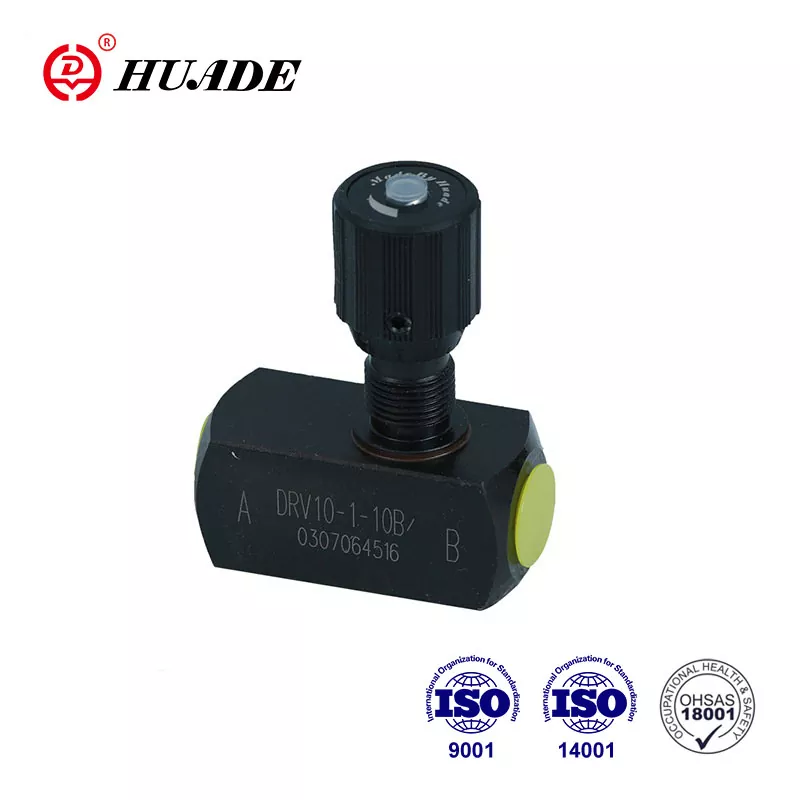

تعمل صمامات الخانق/الفحص من النوع DRV على ضبط تدفق الزيت بدقة في اتجاه واحد، والسماح بتدفق العودة الحر في الاتجاه المعاكس.
يتكون صمام الخانق/الفحص DRV بشكل أساسي من مبيت (1)، ومقبض ضبط (2) مع جهاز قفل (3). من خلال إدارة مقبض الضبط (2) إلى اليسار، يقوم عمود الدوران (4) مع دبوس الخانق (5) بزيادة قسم التدفق (6) إلى الحد الأقصى. من خلال إدارة مقبض الضبط (2) إلى اليمين، يقوم المغزل (4) مع دبوس الخانق (5) بتقليل قسم التدفق (6) حتى يتم إغلاقه بالكامل دون تسرب. لضبط التكرار، يتم توفير مقياس لون (7) في الطرف العلوي من المغزل (4). تشير مساحة المثلث الملون (8) إلى مدى فتح الصمام (كلما زاد حجم المثلث الملون كلما زادت الفتحة) . يتم قفل إعداد التدفق عن طريق جهاز القفل (3).
هيكل صمام فحص الخانق DRV
رمز صمام فحص الخانق DRV
