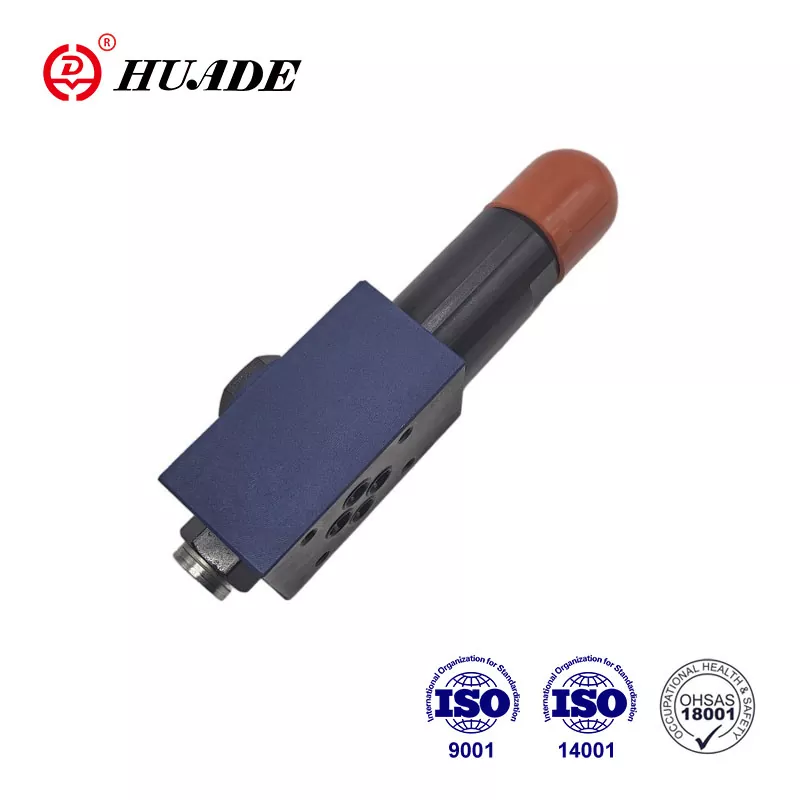

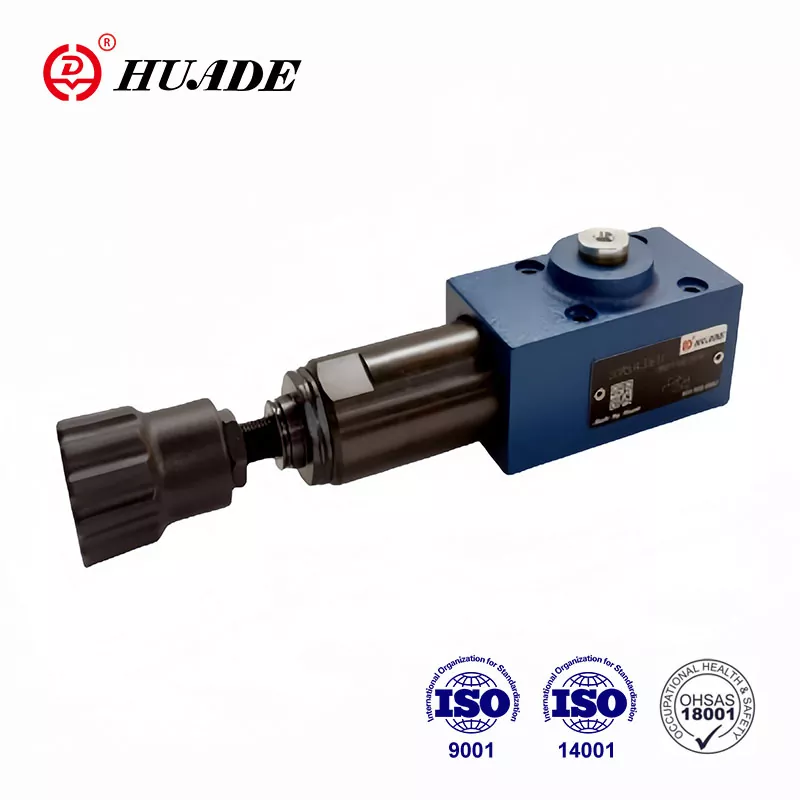

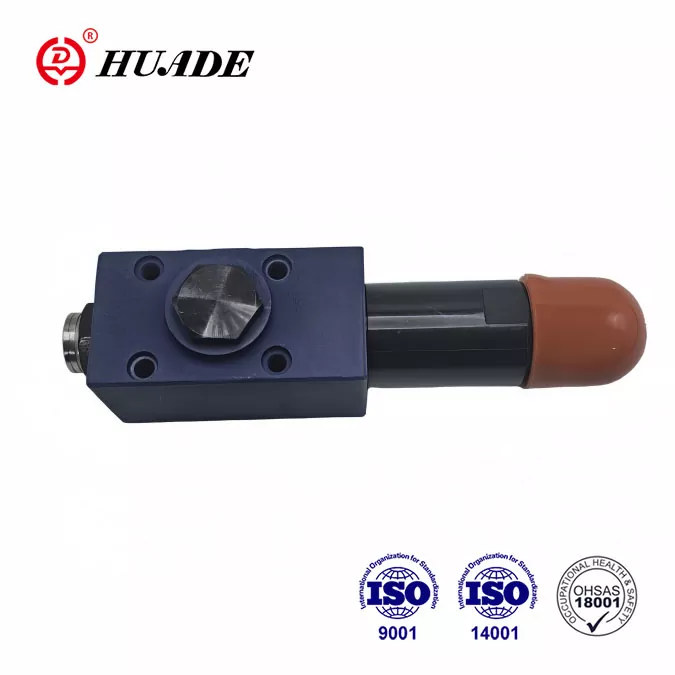

تتمثل الوظيفة الرئيسية لصمام تخفيض الضغط DR 6 DP في التحكم في الضغط في النظام. نظرًا للتعاون طويل الأمد، يمكن لسلسلة DR 6 DP من Huade® أن تحل محل نفس النوع من Rexroth. المصنع هو مؤسسة رئيسية وطنية وقد حصل على سلسلة من الشهادات الفخرية وبراءات الاختراع في الصين. تركز Huade Hydraulic على التطبيق العملي لمنتجاتها مع ضمان جودة منتجاتها. أسعار صمامات تخفيض الضغط رخيصة نسبيًا.
|
الحد الأقصى لضغط التشغيل (المنفذ P) (MPa) |
ما يصل إلى 31.5 |
|
الأعلى. الضغط الثانوي (المنفذ أ) (ميجا باسكال) |
ما يصل إلى 2.5؛ ما يصل إلى 7.5؛ ما يصل إلى 15.0؛ ما يصل إلى 21.0؛ ما يصل إلى 31.5 |
|
الحد الأقصى للضغط الخلفي (المنافذ T(Y)) (MPa) |
ما يصل إلى 16 |
|
الحد الأقصى للتدفق (لتر / دقيقة) |
ما يصل إلى 60 |
|
زيت معدني سائل الضغط |
الزيوت المعدنية (لختم NBR) أو إستر الفوسفات (لختم FPM) |
|
نطاق اللزوجة (مم²/ثانية) |
10 ~ 800 |
|
نطاق درجة حرارة سائل الضغط (°C) |
-30 إلى +80 |
|
درجة التلوث (أم) |
الحد الأقصى المسموح به لتلوث السائل هو NAS 1638 class 9. |
|
الوزن (كجم) |
1.2 تقريبًا |
سمات:
◀ تركيب اللوحة الفرعية
◀ 5 تقييمات للضغط
◀ 4 عناصر تعديل:
. مقبض دوار
. مجموعة المسمار مع مسدس وغطاء واقي
. مقبض دوار قابل للقفل مع مقياس
. مقبض دوار بمقياس
◀ صمام الفحص، اختياري
◀ نمط النقل إلى DIN 24 340، النموذج D، ISO 5781 وCETOP - RP 121H
طلب:
يتم استخدام صمام تخفيض الضغط من النوع DR 6 DP لتقليل ضغط النظام.
الصمام من نوع DR 6 DP عبارة عن صمام تخفيض ضغط يعمل بشكل مباشر بثلاثة اتجاهات مع وظيفة تخفيف الضغط على الجانب الثانوي.
يتم ضبط الضغط الثانوي بواسطة عنصر ضبط الضغط (4). في حالة الراحة، يكون الصمام مفتوحًا عادةً ويمكن أن يتدفق مائع الضغط دون عوائق من المنفذ P إلى المنفذ A. يكون الضغط في المنفذ A في نفس الوقت، عبر خط التحكم (6)، موجودًا في منطقة التخزين المؤقت المقابلة للضغط الربيع(3). عندما يتجاوز الضغط في المنفذ A مستوى الضغط المحدد في نابض الضغط (3)، يتحرك بكرة التحكم (2) إلى موضع التحكم ويحافظ على الضغط المحدد في المنفذ A ثابتًا.
يتم أخذ زيت التحكم والزيت التجريبي من المنفذ A عبر خط التحكم (6).
إذا كان الضغط في المنفذ A لا يزال يزداد بسبب القوى الخارجية المؤثرة على المشغل، فإن بكرة التحكم (2) تتحرك بشكل أكبر نحو زنبرك الضغط (3).
يؤدي هذا إلى فتح مسار التدفق عند المنفذ A عبر أرض التحكم (8) على بكرة التحكم (2) إلى الخزان. ثم يتدفق سائل الضغط الكافي إلى الخزان لمنع أي ارتفاع إضافي في الضغط.
يتم دائمًا تصريف غرفة الزنبرك (7) إلى الخزان خارجيًا عبر المنفذ T(Y).
من أجل تدفق العودة الحر من المنفذ A إلى المنفذ P، يمكن تركيب صمام فحص اختياري (5).
يسمح اتصال مقياس الضغط (1) بمراقبة الضغط الثانوي عند الصمام.
هيكل DR 6 DP 1-50B
رموز DR6DP
