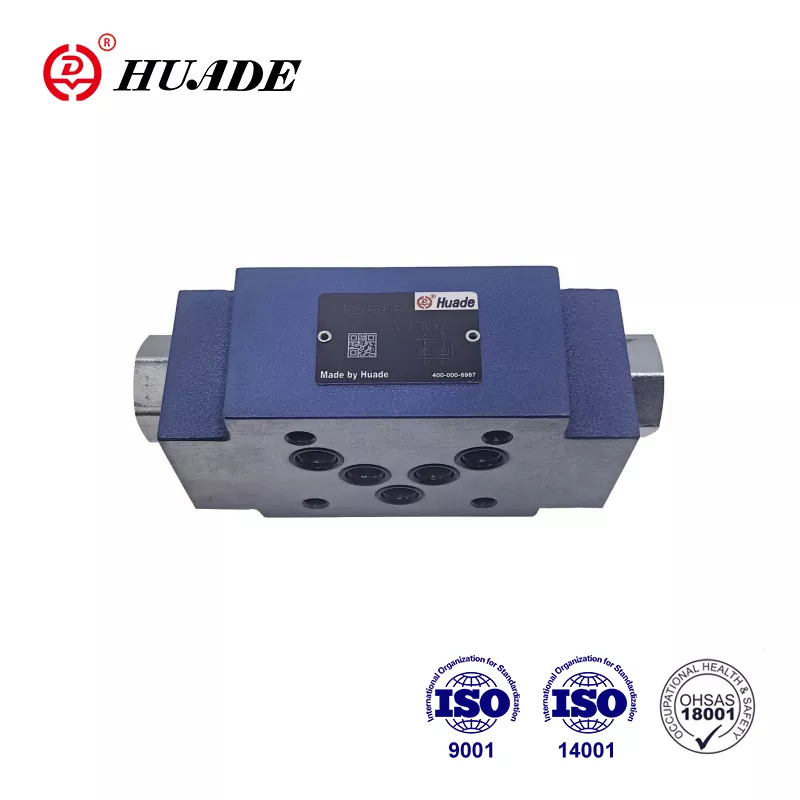

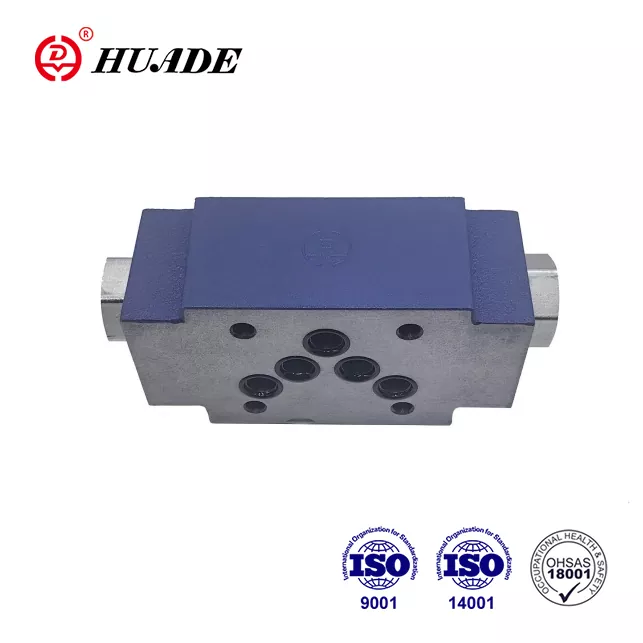

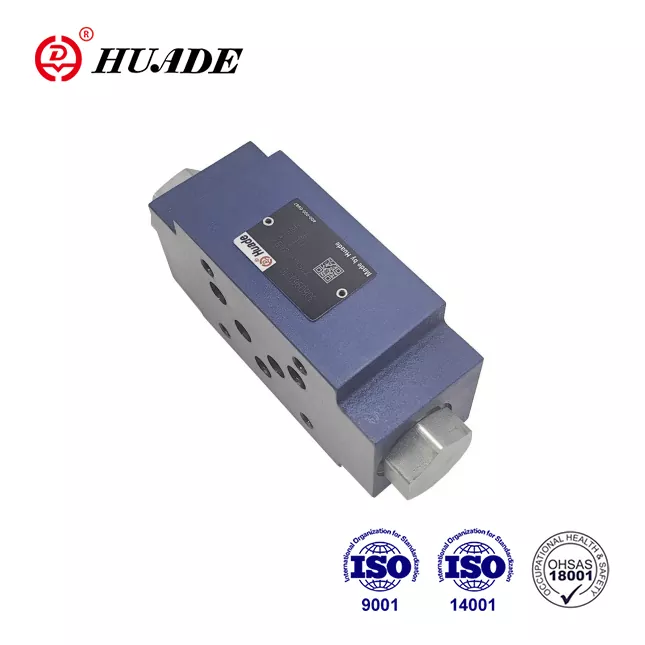

لوحة ساندويتش صمام الاختيار Z2S 10

تقوم شركة uafilter بشكل أساسي بتزويد صمامات الفحص الهيدروليكي Huade® وإصلاح الأنظمة الهيدروليكية لسنوات عديدة في الصين. نحن الموزع الخارجي الوحيد المعتمد من قبل مجموعة Beijing Huade Hydraulic Industrial Group اعتبارًا من عام 2023. سعر لوحة ساندويتش صمام الفحص Z2S 10 أكثر معقولية. يتم بيع هذا النوع من صمامات الفحص بشكل جيد في الصين وفي الدول الأجنبية. Huade® صمامات الاتجاه الهيدروليكية قادرة على المنافسة مع المنتجات المعروفة ذات الجودة الجيدة والسعر المنخفض. نحن نعطي الأولوية للجودة والتميز في الخدمة مع المهندسين ذوي الخبرة الذين يقدمون الدعم الفني في الوقت المناسب. نحن ملتزمون بالتعاون مع الشركات في جميع أنحاء العالم لتحقيق النجاح المتبادل.

إرسال استفسار PDF تحميل

وصف المنتج

قامت Huade بدمج أحدث التقنيات من Rexroth بفضل سبع سنوات من الخبرة في التعاون مع Rexroth منذ عام 1979. يعد صمام عدم الرجوع Z2S 10 من Huade بديلاً ميسور التكلفة لنفس السلسلة من Rexroth. لقد اجتازت Huade المعايير الدولية، وهي ISO9001، وISO14001، وOH SAS18001. يخضع كل صمام فحص Z2S 10 لاختبارات صارمة قبل مغادرة المصنع لضمان الأداء الفائق. تُستخدم الصمامات الهيدروليكية Huade® على نطاق واسع في آلات الهندسة والبناء والمعادن والأدوات الآلية وحماية البيئة وبناء السفن والفضاء والنقل بالسكك الحديدية والبترول والبتروكيماويات والصناعة العسكرية وغيرها من المجالات. إنها علامة تجارية وطنية معروفة في الصين. إنها أكثر تقدمًا في التكنولوجيا وأكثر متانة من المنتجات المماثلة في هذا الخط.

معلمة المنتج للوحة ساندويتش صمام الفحص Z2S 10

مقاس	6	10	16	22
الحد الأقصى للتدفق (لتر/دقيقة)	إلى 60	إلى 120	إلى 300	إلى 450
الحد الأقصى لضغط التشغيل (MPa)	إلى 31.5
ضغط التكسير (MPa)	انظر المنحنيات المميزة
الاتجاهات	انظر الرموز
نسبة المساحة	A1/A2=1:3	A1/A2=1:11.45	A1/A2=1:11.8	A1/A2=1:13.6
نسبة المساحة	A1/A2=1:3	A3/A2=1:2.86	A3/A2=1:2.8	A3/A2=1:2.8
سائل الضغط	الزيوت المعدنية (لختم NBR) أو استر الفوسفات (لختم FPM)
نطاق درجة حرارة سائل الضغط (°C)	-30～+80
نطاق اللزوجة (مم2/ثانية)	2.8 إلى 500
الوزن (كجم)	حوالي 0.8	3. تقريبًا	حوالي 6.5	حوالي 12

ميزة المنتج وتطبيق لوحة ساندويتش صمام الاختيار Z2S 10

سمات:

◀ للاستخدام في مجموعات التراص العمودي

◀ من أجل الإغلاق المانع للتسرب لمنفذ خدمة واحد أو اثنين

◀ نمط النقل إلى Din 24 340 من النموذج A وISO4401 وCETOP - RP 121H

طلب:

يتم استخدام صمام الفحص التجريبي Z2S هذا لتركيب التراص الرأسي. يمكنه إغلاق واحد أو اثنين من منافذ الزيت العاملة دون تسرب حسب الحاجة.

وظائف وأقسام ورموز لوحة ساندويتش صمام عدم الرجوع Z2S 10

صمامات عدم الرجوع من النوع Z2S 10 هي عبارة عن تصميم لوحة شطيرة. يتم استخدامها لإغلاق منفذ أو اثنين من منافذ الخدمة دون تسرب، حتى لفترات طويلة من الزمن. يحدث التدفق الحر من A1 إلى A2 أو من B1 إلى B2. التدفق في A1 B1 الاتجاه المعاكس مسدود. عندما يتدفق السائل من A1 إلى A2، يتم الضغط على البكرة (1) ويتم دفعها إلى اليمين، وبالتالي يتم فتح الصمام القفاز الكروي (2) الذي يفتح بعد ذلك القفاز (3). من أجل ضمان الإغلاق الصحيح للصمام، يجب توصيل منافذ الخدمة A2 B2 الخاصة بالصمام الاتجاهي بالخزان في الوضع المحايد.

رمز Z2S

عرض مقطعي لـ Z2S 10

مثال الدائرة النموذجية لـ Z2S
